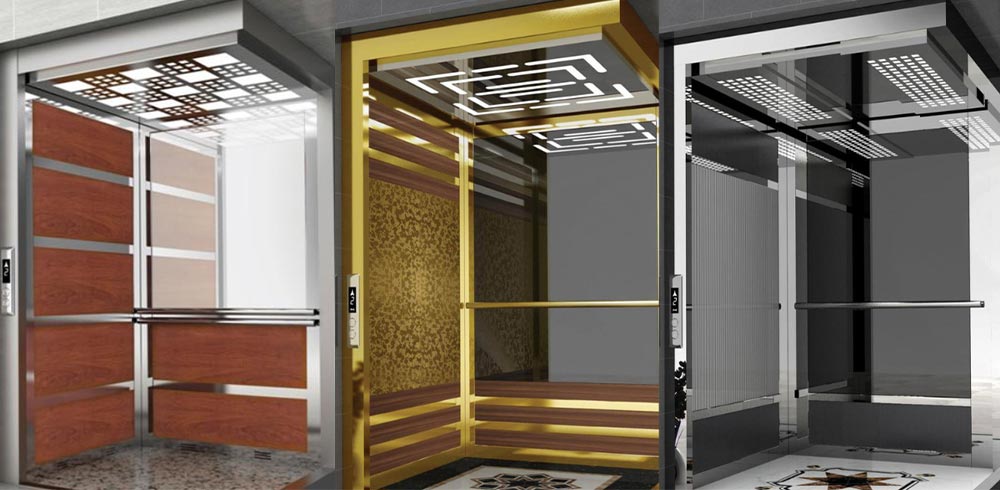

نحوه تهیه نقشه کابین آسانسور و اصطلاحات مهم آن
تهیه نقشه کابین آسانسور یکی از نخستین و بنیادیترین مراحل در طراحی و اجرای یک سیستم آسانسوری استاندارد است. این نقشه تنها یک تصویر فنی یا شماتیک ساده نیست؛ بلکه نقشهای است که ارتباط مستقیمی با ایمنی، راحتی، زیباییشناسی و تجربه کاربری افراد برقرار میکند. یک نقشه کابین خوب باید بتواند همه جزئیات لازم از ابعاد دقیق و نحوه قرارگیری تجهیزات گرفته تا مسیرهای دسترسی، نورپردازی، دکمههای کنترل و حتی نحوه خروج اضطراری را با دقت نمایش دهد.
در واقع، نقشه کابین نقطه اتصال بین معماری ساختمان، مهندسی مکانیک، سیستمهای الکتریکی و نیازهای انسانی است. به همین دلیل، هر چقدر این نقشه کاملتر و دقیقتر تهیه شود، کیفیت نهایی کابین آسانسور نیز به همان نسبت بالا خواهد بود.
اهمیت نقشه کابین آسانسور
نقشه کابین آسانسور یک امر کاملاً تخصصی است که در روند ساخت یک ساختمان مدرن نقشی تعیینکننده دارد. اهمیت این نقشهکشی از چند جهت قابل بررسی است:
1. ایمنی کاربران
ایمنی، اولین و اصلیترین دلیل تهیه نقشه کابین آسانسور است. تمام استانداردهای ایمنی از فاصله کف تا سقف و ابعاد دربها گرفته تا نحوه قرارگیری دستگیرهها و کلیدهای اضطراری در نقشه مشخص و کنترل میشود. کوچکترین خطا در ابعاد یا محل نصب تجهیزات میتواند به مشکلات جدی و حتی خطرناک منجر شود.
2. هماهنگی بین تیمهای اجرایی
نقشه کابین آسانسور مانند یک زبان مشترک میان تمام عوامل پروژه عمل میکند. تیم سازه، برقکارها، نصابان آسانسور، معمار و حتی تیم طراحی داخلی از این نقشه برای هماهنگی کارها استفاده میکنند. بدون یک نقشه واحد و دقیق، اجرای پروژه با اختلاف نظر و اشتباهات متعدد روبهرو میشود.
3. افزایش کیفیت فنی و زیباییشناسی
یک نقشه اصولی میتواند قبل از ساخت کابین، اشکالات احتمالی را آشکار کند. این موضوع نه تنها از هزینههای اضافی جلوگیری کرده بلکه باعث حفظ کیفیت نهایی کابین از نظر ظاهری و عملکرد به بالاترین سطح میشود.
4. مطابق با استانداردها و مقررات
استانداردهای آسانسور در ایران و جهان بسیار دقیق و سختگیرانه هستند. نقشهکشی اولین جایی است که این استانداردها در آن اعمال میشود؛ بنابراین رعایت کردن آنها در این مرحله باعث میشود فرآیند تایید و بازرسی آسانسور بدون مشکل طی شود.
درک تجربه کاربری در مسیریابی آسانسور
تجربه کاربری (UX) در طراحی آسانسور موضوعی است که اغلب نادیده گرفته میشود، در حالیکه نقش مهمی در رضایت کاربران و سهولت استفاده دارد. مسیریابی آسانسور تنها مربوط به دکمههای کابین نیست؛ بلکه شامل احساس کاربر از لحظه نزدیک شدن به آسانسور تا سوار شدن و رسیدن به مقصد است!
در تهیه نقشه کابین آسانسور، درک تجربه کاربری به چند صورت اهمیت پیدا میکند:
چیدمان هوشمندانه دکمهها
دکمههای فراخوان و کنترل باید در ارتفاع مناسب، با فاصله استاندارد و در محلی قرار گیرند که کاربر بدون سردرگمی بتواند آنها را پیدا کند. افراد سالمند، کودکان و کسانی که دارای محدودیت حرکتی هستند باید راحتی و دسترسی برابر داشته باشند.
خوانایی و وضوح علائم
علائم داخل کابین شامل شماره طبقات، هشدارها، ظرفیت مجاز و دستورالعملهای اضطراری، باید بهگونهای طراحی شوند که یک فرد عادی بدون نیاز به راهنما بتواند مفهوم آنها را درک کند. در نقشه کابین آسانسور محل نصب این علائم دقیقاً مشخص میشود.
مسیریابی روان داخل کابین
کاربر بعد از ورود به کابین نباید با ازدحام، مانع یا سردرگمی روبهرو شود. مسیر دسترسی به دکمهها، دستگیرهها و محل ایستادن افراد باید به گونهای باشد که جریان حرکت روان و طبیعی باشد. این نکته مخصوصاً در کابینهای بزرگ یا کابینهای مخصوص حمل بار اهمیت دارد.
توجه به احساس فضایی و آرامش کاربر
توجه به احساس فضایی و آرامش کاربر در کابین آسانسور به معنی طراحی محیطی دلپذیر، دلباز و آرام است. ابعاد مناسب کابین، نورپردازی یکنواخت، تهویه کافی و دیوارههای طراحیشده به گونهای که حس شلوغی ایجاد نکنند، باعث میشوند کاربران هنگام استفاده احساس راحتی و امنیت کنند و تجربه حرکت آسانسور برای آنها دلپذیر باشد.
در واقع تجربه کاربری در آسانسور تنها یک مفهوم تجملاتی نیست؛ بلکه یکی از عوامل اصلی در راحتی، امنیت و رضایت ساکنان ساختمان است. استفاده از این دیدگاه باعث میشود کابین آسانسور نه فقط یک ابزار حملونقل عمودی، بلکه بخشی از کیفیت زندگی افراد محسوب شود.
اصول تهیه نقشه کابین آسانسور
نقشهکشی آسانسور مجموعهای از اصول مهندسی، استانداردهای ایمنی و نیازهای انسانی را در کنار هم قرار میدهد. رعایت این اصول باعث طراحی و اجرای دقیق و ایمن سیستم آسانسور میشود. مهمترین اصول تهیه نقش کابین آسانسور عبارتاند از:
- تعیین دقیق ابعاد و فضاها
پایهایترین اصل در نقشهکشی آسانسور، مشخصکردن ابعاد دقیق چاهک، کابین، دربها و فضای موتورخانه است.
ابعادی مثل عرض و عمق کابین، ارتفاع مفید، محل ریلها، فضای وزنه تعادل و فاصله ایمنی بالاسری (Overhead) و چاله (Pit) همگی باید با استانداردهای مرتبط سازگار باشند. کوچکترین خطا در این مرحله باعث توقف کل پروژه نصب آسانسور شود.
- رعایت استانداردهای ملی و بینالمللی
استانداردهای طراحی آسانسور شامل فاصلهها، تحمل بار، ویژگیهای دسترسی معلولان، ابعاد دربها و موارد ایمنی است. نقشهکش باید این استانداردها را کاملاً بشناسد و در طراحی لحاظ کند. نقشهای که با استانداردها همخوانی نداشته باشد، حتی اگر از نظر ظاهری عالی باشد، امکان تأیید و اجرا نخواهد داشت.
- جانمایی دقیق تجهیزات
در نقشه کابین آسانسور و نقشه چاهک باید تمامی تجهیزات از جمله:
- تابلو کنترل
- محل موتور یا درایو
- ریلها
- ضربهگیرها
- کلیدهای توقف
- دکمهها و تجهیزات کابین
در جای مناسب و قابل دسترس مشخص شوند. این جانمایی باید به گونهای باشد که هم کارکرد تجهیزات بهینه و هم سرویسکار در آینده بتواند بهراحتی به آنها دسترسی پیدا کند.
- هماهنگی نقشه با معماری ساختمان
نقشه آسانسور باید با نقشههای معماری و سازه کاملاً همسو باشد. برای مثال، ضخامت دیوار چاهک، جانمایی ستونها، ورودی طبقات و محدودیتهای فضا باید بهطور دقیق در نقشه لحاظ شوند. یک تغییر کوچک در نقشه معماری میتواند ابعاد آسانسور را تحتتأثیر قرار دهد، بنابراین باید ارتباط مستمر بین نقشهکش آسانسور و تیم معماری برقرار باشد.
- توجه به ergonomics و تجربه کاربری
در نقشهکشی باید محل قرارگیری دکمهها، نورپردازی، دستگیرهها، نمایشگرها و تهویه بهصورت انسانی و کاربردی طراحی شود. نقشهای که فقط ابعاد فنی را نشان دهد و جنبههای انسانی را نادیده بگیرد، در نهایت کابینی میسازد که کار کردن با آن سخت یا آزاردهنده است.
- پیشبینی سیستمهای ایمنی و اضطراری
نقشه باید محل نصب سیستم هشدار، تلفن اضطراری، روشنایی اضطراری، سنسورها و کفسازی مقاوم را بهطور دقیق مشخص کند. این موارد برخلاف ظاهر سادهشان، در ارزیابی نهایی آسانسور اهمیت زیادی دارند.
اشتباهات رایج در طراحی نقشه کابین آسانسور
در بسیاری از پروژهها، مشکلات نصب یا بهرهبرداری آسانسور به دلیل اشتباهاتی است که در همان مرحله نقشهکشی رخ داده است. آشنایی با این خطاها کمک میکند طراحی دقیقتر و اصولیتری انجام شود.
عدم تطابق ابعاد نقشه با واقعیت پروژه
یکی از رایجترین مشکلات، عدم هماهنگی بین نقشه و اجرای واقعی ساختمان است. گاهی ابعاد چاهک در نقشه درست است اما در اجرا دیوارها ضخیمتر یا فضای کمتری ساخته شده است. در نتیجه آسانسور در چاهک جا نمیشود یا نیاز به تغییرات هزینهبر پیدا میکند.
نادیده گرفتن استانداردهای دسترسی معلولان
در بسیاری از نقشهها، ارتفاع نصب دکمهها، ابعاد ورودی کابین و فضای چرخش ویلچر رعایت نمیشود. این مسئله علاوه بر ایجاد مشکل برای کاربران دارای معلولیت، باعث رد شدن آسانسور در مراحل بازرسی میشود.
جانمایی اشتباه تجهیزات حیاتی
گاهی تابلو کنترل در فضایی نامناسب جانمایی میشود (مثلاً نزدیک به رطوبت یا خارج از دسترس سرویسکار). یا ریلها در محل اشتباهی پیشبینی میشوند و بعداً در اجرا مجبور به تخریب و اصلاح میگردند
نبود جزئیات کافی در نقشه
نقشههای ناقص، مثل نقشه که بدون نشانهگذاری ریز و توضیحات لازم، باعث سردرگمی نصاب و احتمال اشتباهات اجرایی میشود. اندازهگذاریها، سطوح تراز، محل دقیق تجهیزات، نوع دربها و مسیر کابلها باید کاملاً مشخص باشند.
عدم هماهنگی بین تیم طراحی و اجرای ساختمان
گاهی نقشه کابین آسانسور بدون توجه به تغییرات پروژه در طول ساخت تهیه میشود. اگر نقشهکش با پیمانکار، سازهکار یا معمار هماهنگ نباشد، بخشهایی از نقشه با شرایط واقعی تطبیق نخواهد داشت.
توجه نکردن به فضای تعمیر و نگهداری
بسیاری از طراحان فقط عملکرد روزمره آسانسور را مدنظر قرار میدهند و فضای لازم برای سرویسکار را فراموش میکنند. برای مثال، فضای ناکافی در بالاسری یا عدم پیشبینی درب بازدید میتواند سرویس دورهای را دشوار و خطرناک کند.
انتخاب اشتباه نوع درب یا کابین متناسب با کاربری
یک اشتباه تکراری، انتخاب کابین یا درب نامناسب برای نوع ساختمان است. برای مثال، کاربری بیمارستان نیازمند کابین کششی یا هیدرولیکی مخصوص بیماربر است، اما گاهی کابینهای معمولی انتخاب میشوند و بعدها مشکلساز میگردند.
ابزار و نرمافزارهای مخصوص نقشه کابین آسانسور
نقشه کابین آسانسور امروزه بیشتر از آنکه به صورت دستی انجام شود، با کمک نرمافزارهای دقیق و حرفهای صورت میگیرد. این ابزارها باعث افزایش دقت، کاهش خطای انسانی و هماهنگی بهتر بین تیمهای اجرایی میشوند. در ادامه مهمترین ابزارها و نرمافزارهایی که در حوزه طراحی نقشههای آسانسور بهکار میروند معرفی شدهاند:

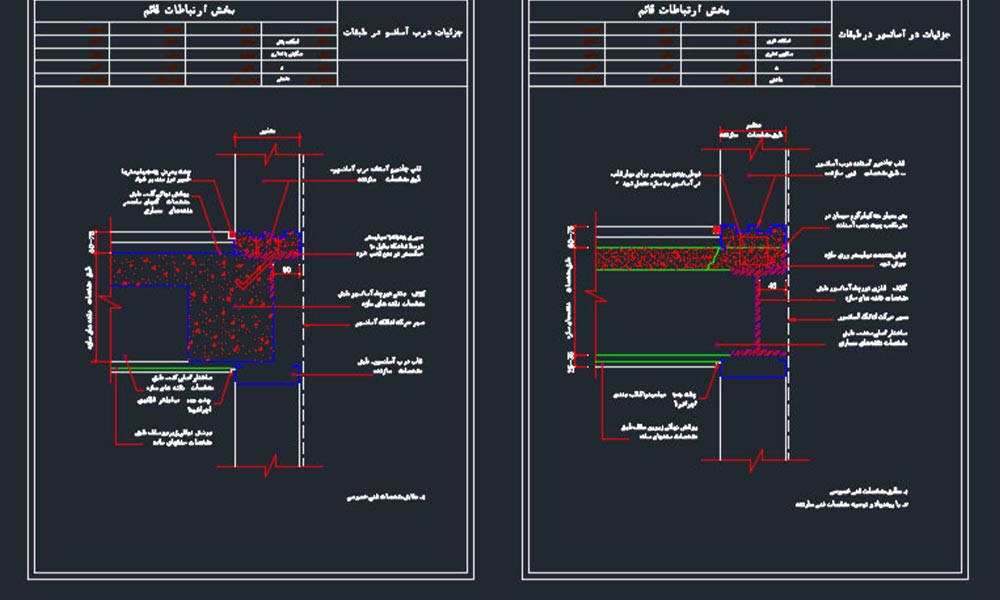

1. نرمافزار AutoCAD
نرمافزار اتوکد، شناختهشدهترین ابزار برای تهیه نقشههای فنی و مهندسی است.
در حوزه آسانسور، از این نرمافزار برای ترسیم:
- نقشه چاهک
- نقشه کابین
- نقشه درب و ورودیها
- نقشه موتورخانه یا فضایی که تجهیزات نصب میشوند
استفاده میشود.
دقت بالا، مقیاسگذاری دقیق و قابلیت لایهبندی (Layering) از بزرگترین مزایای آن است.
2. نرمافزار Revit برای مدلسازی سهبعدی
Revit یک نرمافزار BIM (مدلسازی اطلاعات ساختمان) است که به طراح کمک میکند آسانسور را در کنار کل ساختمان مدلسازی و جانمایی کند.
با استفاده از Revit میتوان:
- برخوردهای احتمالی با سازه را پیشبینی کرد
- مسیرهای تاسیساتی و کابلکشی را چک نمود
- کابین و تجهیزات را بهصورت سهبعدی مشاهده کرد
این موضوع باعث هماهنگی کامل میان تیم معماری، سازه و آسانسور میشود.
3. نرمافزارهای تخصصی محاسبه آسانسور (Elevator Planner / Liftdesigner)
برخی شرکتها نرمافزارهای ویژه برای طراحی و محاسبه آسانسور تولید کردهاند. این برنامهها امکاناتی مثل:
- محاسبه ابعاد استاندارد کابین
- تعیین نوع درب و سیستم محرکه
- بررسی ترافیک و ظرفیت حملونقل عمودی
- خروجی گرفتن از نقشهها بهصورت خودکار را فراهم میکنند.
این ابزارها مخصوص مهندسانی است که روزانه با پروژههای متعدد آسانسور سروکار دارند.
4. نرمافزارهای سهبعدی مانند SketchUp یا SolidWorks
برای نمایش ظاهری کابین، طراحی تزئینات داخلی و شبیهسازی تجربه کاربر، نرمافزارهای سهبعدی سبکتر بسیار کاربردیاند.
این نرمافزارها کمک میکنند پیش از اجرا، ظاهر کابین و نورپردازی آن برای کارفرما قابل تصور و قابل تصمیمگیری باشد.
5. ابزارهای اندازهگیری در محل پروژه
علاوه بر نرمافزار، ابزارهای اندازهگیری دقیق در محل نقش بسیار مهمی دارند:
- متر لیزری
- شاقول دیجیتال
- تراز لیزری
- ابزار علامتگذاری چاهک
اندازهگیری دقیق در محل باعث میشود نقشهای واقعی، قابل اجرا و بدون خطا تهیه شود.
نکتههایی برای ارتباط مؤثر از طریق نقشهکشی آسانسور
نقشه آسانسور فقط یک تصویر مهندسی نیست؛ بلکه یک ابزار ارتباطی میان تمام افراد دخیل در پروژه است؛ از معمار و سازهکار گرفته تا نصاب و سرویسکار. هر چقدر نقشه واضحتر و استانداردتر باشد، اجرای پروژه سریعتر، بیاشتباهتر و حرفهایتر پیش خواهد رفت.
برای ارتباط مؤثر از طریق نقشهکشی آسانسور باید به نکات زیر توجه کرد:
استفاده از علائم استاندارد و قابلفهم
تمام نمادها، خطوط، کاراکترها و بیان بخشها باید مطابق استانداردهای نقشهکشی باشد. علائم غیر استاندارد باعث برداشتهای متفاوت و اجرای اشتباه میشود.
توضیحات کامل و شفاف در کنار نقشه
نقشهای که فاقد متن و یادداشت باشد، معمولاً تفسیرپذیر است.
اضافهکردن مواردی مانند:
- نوع موتور
- سرعت آسانسور
- ظرفیت مجاز
- نوع درب
- جنس و ضخامت متریال
به کارفرما و نصاب کمک میکند نقشه را دقیقاً مطابق انتظار طراح اجرا کنند.
استفاده از لایهبندی (Layering) برای تفکیک بخشها
در نقشههای حرفهای، اجزای مختلف مانند دیوارها، کابلها، تجهیزات برقی، سازه و ابعاد در لایههای جداگانه قرار میگیرند. این کار خوانایی نقشه را چند برابر و خطا را بسیار کم میکند.
ارائه نسخههای دوبعدی و سهبعدی
گاهی فقط نقشه ۲بعدی نمیتواند ارتباط صحیح را برقرار کند. ارائه مدل سهبعدی باعث میشود کارفرما، معمار و نصاب دقیقاً درک کنند کابین به چه شکل خواهد بود و تجهیزات چگونه جانمایی میشوند.
جذاب و خوانا بودن نقشه برای افراد غیرمتخصص
همه افراد تیم لزوماً نقشهخوان حرفهای نیستند. طراح باید به این نکته توجه کند که خروجی نهایی:
- خوانا
- مرتب
- با شمارهگذاری بخشها
- همراه با رنگبندی مناسب
باشد تا همه بتوانند بهراحتی آن را بفهمند.
ثبت نسخههای اصلاحی (Revision)
در طول پروژه معمولاً چندین بار نقشه اصلاح میشود. شمارهگذاری نسخههای ویرایشی (R1، R2، R3…) باعث میشود همه افراد تیم آخرین نسخه نقشه را در اختیار داشته باشند و از بروز اشتباهات ناشی از نقشههای قدیمی جلوگیری شود.
ارائه نقشه بهصورت دیجیتالی و چاپی
نقشهها باید هم در قالب PDF و DWG ارائه شوند، هم نسخه کاغذی روی سایت پروژه در دسترس باشد. این کار احتمال خطای ارتباطی بین تیمها را به حداقل میرساند.
نقشهکشی آسانسور برای انواع ساختمان
نقشهکشی آسانسور در هر ساختمان باید بر اساس نوع کاربری، میزان ترافیک رفتوآمد، ظرفیت مورد نیاز و ویژگیهای معماری آن ساختمان طراحی شود. هیچ دو ساختمانی شرایط کاملاً یکسانی ندارند و همین مسئله باعث میشود هر پروژه نیازمند نقشهکشی مخصوص خود باشد. تفاوت در نوع ساختمان بر اندازه کابین، نوع سیستم محرکه، سرعت، ورودیها و حتی نوع درب آسانسور تأثیرگذار است. در ادامه، هر نوع ساختمان و نیازهای خاص آن را به صورت توضیحی بررسی میکنیم.
ساختمانهای مسکونی
در ساختمانهای مسکونی، آسانسور باید کاربردی و متناسب با تعداد واحدها باشد. معمولاً ظرفیت کابین بین چهار تا هشت نفر انتخاب میشود و سعی میشود سیستم حرکتی آسانسور تا حد امکان بیصدا و نرم باشد تا آرامش ساکنان حفظ شود. در نقشهکشی این ساختمانها، توجه به ابعاد کابین برای حمل خریدهای روزمره، جابهجایی وسایل کوچک و راحتی سالمندان اهمیت زیادی دارد. ورودیها باید بهگونهای طراحی شوند که دسترسی از لابی و طبقات آسان و بدون مانع باشد. همچنین در نقشه معمولاً توصیه میشود جایگذاری تجهیزات به گونهای باشد که در صورت نیاز به سرویس دورهای، کمترین مزاحمت برای واحدهای مسکونی ایجاد شود.
ساختمانهای اداری
در ساختمانهای اداری معمولاً با حجم زیادی از تردد کارمندان و مراجعهکنندگان مواجه هستیم. به همین دلیل در نقشهکشی آسانسور این ساختمانها، سرعت، ظرفیت و تعداد کابین اهمیت بیشتری دارد. آسانسورهای اداری معمولاً سریعتر طراحی میشوند و اغلب به صورت چندکابین یا گروهی استفاده میشوند تا در ساعات اوج رفتوآمد از ترافیک عمودی جلوگیری شود. نقشهکشی در این ساختمانها نیازمند جانمایی دقیق تابلو کنترل، طراحی مسیرهای اضطراری و پیشبینی فضای مکفی در لابی برای انتظار افراد است.
بیمارستانها و مراکز درمانی
در بیمارستانها آسانسور نقش حیاتی دارد و نقشهکشی آن باید کاملاً بر اساس استانداردهای ویژه درمانی طراحی شود. کابینها باید ابعاد کافی برای حمل تخت بیمار، ویلچر، تجهیزات پزشکی و همراهان را داشته باشند. مسیر حرکت آسانسور باید آرام، بدون لرزش و ایمن باشد تا وضعیت بیماران بهویژه بیماران بدحال تحتتأثیر قرار نگیرد. همچنین در نقشه باید محل سنسورها، نوع دربها، ارتفاع ورودیها و حتی محل قرارگیری کنترلها کاملاً حسابشده و متناسب با نیازهای محیط درمانی باشد. این آسانسورها معمولاً سرعت متوسط و پایداری بالایی دارند تا سلامت و امنیت بیماران تضمین شود.
هتلها
در نقشهکشی آسانسورهای هتلی علاوه بر عملکرد، زیبایی و تجربه کاربری نقش بسیار مهمی دارد. آسانسور برای مهمانان بخشی از تصویر کلی هتل است، بنابراین طراحی داخلی کابین، نورپردازی و لوازم جانبی آن باید به شکلی شیک و هماهنگ با سبک هتل در نظر گرفته شود. در نقشه این نوع ساختمانها معمولاً آسانسورهای جداگانهای برای حمل بار و تجهیزات هتل نیز پیشبینی میشود تا رفتوآمد خدمه باعث ازدحام در آسانسورهای مسافران نشود. مسیرهای ورودی آسانسور باید روان، قابلدرک و هماهنگ با معماری داخلی هتل باشند.
مراکز تجاری و فروشگاهها
در مراکز تجاری میزان رفتوآمد بسیار بالا است و نقشهکشی آسانسور باید پاسخگوی این حجم زیاد تردد باشد. در این ساختمانها معمولاً از کابینهایی با ظرفیت بالا و سیستمهای کششی سریع استفاده میشود تا افراد بتوانند در کمترین زمان بین طبقات جابهجا شوند. همچنین باید فضای کافی برای انتظار مشتریان، مسیرهای دسترسی بدون مانع و جانمایی مناسب دربها در نقشه لحاظ شود. طراحی آسانسورهای پانوراما (شیشهای) نیز در بسیاری از مراکز تجاری محبوب است، بنابراین در نقشه باید محل قرارگیری ریلها و سازههای نگهدارنده دقیقاً مشخص شود.
ساختمانهای صنعتی و انبارها
در این ساختمانها، آسانسورها معمولاً برای حمل بارهای سنگین طراحی میشوند. نقشهکشی باید بر اساس مقاومت سازه، ابعاد مورد نیاز برای ورود و خروج بارها و نوع فعالیت مجموعه انجام شود. کابینها معمولاً فلزی و مقاوم هستند و کف آنها ضدلغزش و ضدضربه طراحی میشود. در این محیطها آسانسور باید بهگونهای جانمایی شود که کمترین اختلال را در مسیر حرکت ماشینآلات و تجهیزات ایجاد کند. همچنین نقشه باید تحمل بار سازه و سیستمهای ایمنی تقویتشده را مدنظر قرار دهد.
جدول کامل اصطلاحات نقشه کابین آسانسور
نقشه کابین آسانسور مجموعهای از اصطلاحات تخصصی دارد که هر کدام به بخشی از ساختار یا تجهیزات کابین اشاره میکنند. شناخت این اصطلاحات کمک میکند نقشه توسط افراد مختلف—از طراح و مهندس گرفته تا نصاب و کارفرما—بهدرستی درک شود. در واقع این اصطلاحات زبان مشترک تیمهای مختلف در پروژه آسانسور هستند.
اصطلاح انگلیسی | معادل فارسی | توضیح کاربردی |
Cabin Dimensions | ابعاد کابین | شامل عرض، عمق و ارتفاع کابین است و اساس تعیین ظرفیت و طراحی داخلی محسوب میشود. |
Capacity | ظرفیت کابین | حداکثر وزن یا تعداد مجاز افراد برای استفاده از کابین را مشخص میکند. |
Cabin Panels | پانلهای دیواره کابین | قطعات دیواره داخلی کابین که جنس و طراحی آنها در نقشه مشخص میشود. |
Handrail | دستگیره / هندریل | وسیلهای برای حفظ تعادل و امنیت کاربران هنگام ایستادن در کابین. |
Ceiling | سقف کابین | بخشی که نورپردازی، فن تهویه و پوشش تزئینی روی آن نصب میشود. |
Overhead | فضای بالاسری | فاصله ایمنی بین سقف کابین و سقف چاه که برای حرکت ایمن کابین ضروری است. |
Floor Finish | کفسازی کابین | جنس و نوع کف کابین مانند سنگ، استیل یا کفپوش ضدلغزش. |
Threshold | آستانه درب | بخش فلزی در ورودی کابین که همسطح شدن کابین با طبقات از طریق آن انجام میشود. |
COP (Car Operating Panel) | پانل فرمان کابین | مجموعه کلیدها، نمایشگرها و دکمههای طبقات داخل کابین. |
Door Opening | بازشوی درب | ابعاد و نوع باز شدن درب کابین (تلسکوپی، سنترال و…). |
Car Door | درب کابین | دربی که روی کابین نصب شده و همزمان با درب طبقه باز و بسته میشود. |
Landing Door | درب طبقه | دربی که در طبقات نصب شده و هنگام رسیدن کابین باز میشود. |
Emergency Light | چراغ اضطراری | نور اضطراری که در زمان قطع برق روشن میماند. |
Emergency Alarm | زنگ اضطراری | دکمهای که برای درخواست کمک در شرایط خطر استفاده میشود. |
Intercom / Emergency Phone | تلفن اضطراری | وسیلهای برای ارتباط صوتی با بخش نگهبانی یا مرکز کنترل در زمان اضطرار. |
Ventilation Fan | فن تهویه کابین | فن برای تهویه هوای کابین و جلوگیری از خفگی یا گرما. |
Car Frame | شاسی کابین | ساختار فلزی اصلی که کابین روی آن سوار میشود. |
Guide Rails | ریلهای راهنما | ریلهایی که کابین و وزنه تعادل روی آن حرکت میکنند. |
Safety Gear | ترمز ایمنی | سیستم ایمنی که در مواقع سرعت غیرمجاز یا سقوط احتمالی فعال میشود. |
Buffer | ضربهگیر | قطعهای در کف چاه که هنگام پایینآمدن بیش از حد کابین ضربه را جذب میکند. |
Pit | چاله آسانسور | فضای پایینترین قسمت چاه آسانسور که تجهیزات ایمنی و ضربهگیر در آن قرار دارد. |
Car Top | سقف کابین (بخش فنی) | سطحی که تکنسین برای سرویس کابین روی آن قرار میگیرد. |
Lighting Panel | پنل روشنایی | مدار و لامپهای روشنایی کابین که در سقف نصب میشوند. |
Display Indicator | نمایشگر طبقات | نشاندهنده شماره طبقه و جهت حرکت آسانسور. |
Mirror Panel | پانل آینه | بخش آینهای داخل کابین که معمولاً روی یکی از پانلها نصب میشود. |
Handicapped Accessible Panel | پانل دسترسی معلولین | پانلی با ارتفاع استاندارد و دکمههای در دسترس برای افراد دارای محدودیت حرکتی. |
کلام پایانی
تهیه نقشه کابین آسانسور، یکی از مراحل کلیدی طراحی و اجرای ساختمان است که نهتنها بر ایمنی و عملکرد آسانسور، بلکه بر تجربه کاربری و بهرهوری ساختمان نیز تأثیر مستقیم دارد. هر پروژه با توجه به نوع ساختمان—مسکونی، اداری، بیمارستانی، هتل، تجاری یا صنعتی—نیازمند طراحی دقیق کابین، ابعاد مناسب، ظرفیت استاندارد و جانمایی صحیح تجهیزات است.
اصول نقشهکشی، شامل رعایت استانداردها، انتخاب صحیح نرمافزار، توجه به تجربه کاربری، و هماهنگی با تیمهای معماری و سازه، از اشتباهات رایج جلوگیری میکند و مسیر نصب و بهرهبرداری آسانسور را هموار میسازد. آشنایی با اصطلاحات نقشه کابین، مانند ابعاد کابین، پانلهای دیواره، پانل فرمان، آستانه درب و تجهیزات اضطراری، به خواندن صحیح نقشه و اجرای بینقص آسانسور کمک میکند و ارتباط میان طراح، نصاب و کارفرما را تسهیل مینماید.
در نهایت، یک نقشه دقیق و استاندارد نه تنها کیفیت نصب آسانسور را تضمین میکند، بلکه باعث ارتقای ایمنی، راحتی و رضایت کاربران میشود. بنابراین، توجه به جزئیات نقشه، استانداردسازی اصطلاحات و طراحی متناسب با نوع ساختمان، اصلیترین کلید موفقیت در پروژههای آسانسور است.
سوالات پرتکرار در زمینه تهیه نقشه کابین آسانسور
نقشهکشی آسانسور از چه مرحلهای در پروژه باید شروع شود؟
معمولاً از همان مراحل اولیه طراحی معماری. هر چقدر زودتر محل چاهک، ابعاد کابین و ورودیها مشخص شود، تغییرات کمتری در آینده نیاز خواهد بود.
آیا برای هر ساختمانی نوع نقشه آسانسور متفاوت است؟
بله، نوع کاربری ساختمان (مسکونی، تجاری، بیمارستانی و…) تعیین میکند که نقشه کابین، ظرفیت و سیستم محرکه آسانسور چگونه طراحی شود.
کدام نرمافزار برای نقشهکشی آسانسور بهتر است؟
اتوکد برای نقشههای اجرایی، Revit برای مدلسازی سهبعدی و Liftdesigner یا Elevator Planner برای محاسبات تخصصی بهترین انتخابها هستند.
نقش نقشه کابین در تجربه کاربری چیست؟
نقشه کابین مشخص میکند دکمهها، دستگیرهها، نورپردازی و علائم کجا باشند. این موارد در راحتی، امنیت و جذابیت آسانسور برای کاربران تأثیر مستقیم دارد.
آیا نقشهکشی آسانسور نیاز به تخصص دارد؟
قطعاً. این کار ترکیبی از معماری، مهندسی سازه، برق، مکانیک و استانداردهای ایمنی است، بنابراین تنها افراد متخصص باید آن را انجام دهند.
اگر ابعاد واقعی چاهک با نقشه متفاوت باشد چه باید کرد؟
در این صورت نقشه باید مجدداً با اندازهگیریهای دقیق بازبینی و اصلاح شود. هیچ پروژهای نباید با نقشهای که با واقعیت همخوانی ندارد اجرا شود.
