نحوه نصب موتور گیرلس آسانسور
در سالهای اخیر، استفاده از از موتورهای گیرلس در پروژههای ساختمانی به طور چشمگیری افزایش داشته است. سازندگان به دنبال سیستمهایی هستند که هم مصرف انرژی کمتری داشته باشند، هم فضای موتورخانه را حذف کنند و هم سطح آسایش ساکنان را بالا ببرند. موتور گیرلس دقیقاً در همین نقطه وارد صحنه میشود! اما تجربه پروژههای اجرایی نشان میدهد که نصب موتور گیرلس آسانسور بدون اجرای صحیح میتواند به همان اندازه که مزیت ایجاد میکند، دردساز نیز باشد.
در بسیاری از موارد، آسانسور پس از بهرهبرداری دچار لرزش، صدای غیرعادی یا خطاهای مکرر در تابلو فرمان میشود. بسیاری گمان میکنند ریشه مشکل در برند موتور است اما بسیاری از این مشکلات و خطاها در نحوه استقرار، تراز، طنابگذاری و تنظیمات اولیه میباشد. نصب موتور گیرلس آسانسور خلاف تصور عمومی یک کار صرفاً مکانیکی نیست؛ بلکه ترکیبی از مهندسی سازه، دقت میلیمتری در هم محوری و تنظیمات الکتریکی پیشرفته است.
هدف این مقاله ارائه راهنمایی اجرایی و کاربردی برای نصابان و سازندگان ساختمان است تا بتوانند از مرحله آمادهسازی سازه تا جانمایی داخل چاه، پروژهای مطابق استاندارد و قابل تأیید بازرسی تحویل دهند.
تعریف موتور گیرلس آسانسور
موتور گیرلس آسانسور نوعی ماشین کشش الکتریکی است که در آن فلکه کشش مستقیماً به محور موتور متصل شده و هیچ گیربکسی میان موتور و سیستم طنابگذاری وجود ندارد. در این ساختار، موتور با گشتاور بالا در دور پایین طراحی شده و کنترل سرعت و موقعیت کابین توسط درایو فرکانس معتیر و انکودر انجام میگیرد.
حذف گیربکس چند پیامد مهم دارد:
اول: تلفات مکانیکی کاهش یافته و راندمان کلی سیستم بالا میرود.
دوم: صدا و لرزش ناشی از چرخدندهها حذف و حرکت کابین نرمتر میشود.
سوم، نیاز به روغنکاری و تعمیرات سنگین گیربکس از بین رفته و هزینههای نگهداری در طول عمر آسانسور کاهش پیدا میکند.
از نظر ساختاری، بیشتر موتورهای گیرلس مدرن از نوع سنکرون با آهنربای دائم هستند. این موتورها جریان راهاندازی پایینتری دارند و کنترل بسیار دقیقی در سرعتهای کم ارائه میدهند. این ویژگی برای توقفهای دقیق در تراز طبقات بسیار حیاتی است. به همین دلیل در پروژههای مرتفع، ساختمانهای اداری پر تردد و سیستمهای بدون موتورخانه (MRL)، موتور نصب موتور گیرلس آسانسور به انتخاب غالب برای سازندکان و پیمانکاران تبدیل شده است.
با این حال باید تأکید کرد که این فناوری نسبت به نصب غیراصولی حساستر از موتورهای گیربکسی قدیمی است. هرگونه خطا در تراز شاسی، همراستایی فلکه یا تنظیم اینورتر، مستقیماً روی عملکرد کل سیستم اثر میگذارد.
نکات مهم نگهداری قبل از نصب موتور گیرلس آسانسور
بسیاری از مشکلاتی که در ماههای اول بهرهبرداری ظاهر میشوند، ریشه در زمانی دارند که موتور هنوز حتی روی شاسی نصب نشده بود. موتور گیرلس قطعهای دقیق و حساس است؛ یاتاقانها، آهنرباهای دائم، انکودر موقعیت و سیستم ترمز همگی در برابر رطوبت، ضربه و نگهداری نامناسب آسیبپذیرند.
پس از تحویل موتور به کارگاه، اولین اقدام بررسی سلامت بستهبندی است. هرگونه پارگی، ضربه یا نشانه نفوذ رطوبت باید ثبت شود و قبل از باز کردن کامل، با تأمینکننده هماهنگی صورت گیرد. موتور باید در محل خشک، دارای تهویه مناسب و دور از گرد و غبار ساختمانی نگهداری شود. رطوبت بالا میتواند به سیم پیچها و آهنرباها آسیب بزند و باعث افت عایقی شود؛ مشکلی که گاهی فقط هنگام تستهای الکتریکی خود را نشان میدهد.
موتور نباید روی زمین خام یا مستقیماً روی بتن مرطوب قرار داده شود. استفاده از پالت یا پایه فلزی موقت ضروری است تا رطوبت به بدنه منتقل نشود و هوا زیر آن گردش داشته باشد. همچنین توصیه میشود موتور در همان وضعیت حمل شده توسط سازنده نگهداری و بدون ضرورت باز یا چرخانده نشود، زیرا جابجایی نامناسب باعث فشار به یاتاقانها خواهد شد.
انکودر و کانکتورهای الکتریکی معمولاً با درپوش محافظ عرضه میشوند و این محافظها باید تا زمان نصب باقی بمانند. باز کردن زود هنگام آنها حتی برای یک نگاه کنجکاوانه، یکی از راههای ورود گرد و غبار و رطوبت به سیستم است!
در صورت توقف پروژه، باید به توصیههای سازنده درباره چرخاندن دورهای محور یا تست مقاومت عایقی توجه شود. برخی موتورها در صورت انبار طولانی نیاز به بازبینی دوباره قبل از نصب دارند تا مطمئن شوید گریس یاتاقانها ته نشین نشده و رطوبت به سیمپیچها نفوذ نکرده است.
نگهداری صحیح پیش از نصب شاید هیجانانگیز نباشد، اما دقیقاً همانجایی است که نصاب باتجربه و حرفهای آیندهی پروژه را بیمه میکند.
نکات مهم نصب موتور گیرلس آسانسور داخل چاه
در سیستمهای بدون موتورخانه، موتور گیرلس معمولاً در قیمتهای بالای چاه آسانسور نصب میشود و همین موضوع حساسیت اجرا را چند برابر میکند. در این حالت، سازهی نگهدارنده موتور باید از ابتدا بر اساس بارهای استاتیکی و دینامیکی طراحی شده باشد. وزن خود موتور، نیروی کشش طنابها، شوکهای ترمز اضطراری و ارتعاشات دورهای، همگی به تیرها یا شاسی منتقل میشوند و اگر این انتقال به درستی پیش بینی نشود، در بلندمدت ترکهای سازهای یا تغییر تراز رخ خواهد داد.
پس از نصب موتور گیرلس آسانسور، باید ابعاد واقعی چاه با نقشههای اجرایی تطبیق داده شود. فاصلههای ایمنی اطراف موتور، مسیر حرکت طنابها، محل فلکه هرزگرد و فضای دسترسی برای سرویس کار باید کاملاً رعایت شود. نصب در چاه به معنای حذف نیاز به تعمیرات آینده نیست؛ تکنسین باید بتواند بدون خطر به ترمز، فلکه و اتصالات دسترسی داشته باشد.
شاسی فلزی که موتور روی آن قرار میگیرد باید به صورت صلب به سازه مهار و در عین حال از لرزه گیرهای صنعتی استفاده شود تا ارتعاش به داخل چاه منتقل نشود. تراز بودن این شاسی با ابزار دقیق اندازهگیری شده و نباید به کنترل چشمی اکتفا کرد. هر میلیمتر خطا در این مرحله در زمان طنابگذاری و تنظیم کشش چند برابر خود را نشان میدهد.
در زمان جانمایی موتور داخل چاه، محور فلکه باید کاملاً موازی مسیر ریلهای کابین و وزنه تعادل تنظیم شود. حتی یک انحراف کوچک باعث میشود طنابها به طور نامتقارن روی شیار فلکه بنشینند و به مرور زمان دچار سایش غیریکنواخت گردند. پیچهای مهاری باید مرحلهای و با گشتاور مناسب سفت و پس از بارگذاری اولیه، دوباره ترازگیری صورت گیرد.
نکته حیاتی دیگر در نصب داخل چاه، موضوع ایمنی کارگاهی است. استفاده از داربست استاندارد، خطوط نجات، قفل و برچسبگذاری برق و جلوگیری از سقوط ابزار یا قطعات به کف چاه، جزو الزامات حرفهای این مرحله محسوب میشود. تجربه نشان داده که بسیاری از حوادث هنگام نصب موتور گیرلس آسانسور، در همین بخش رخ میدهد!

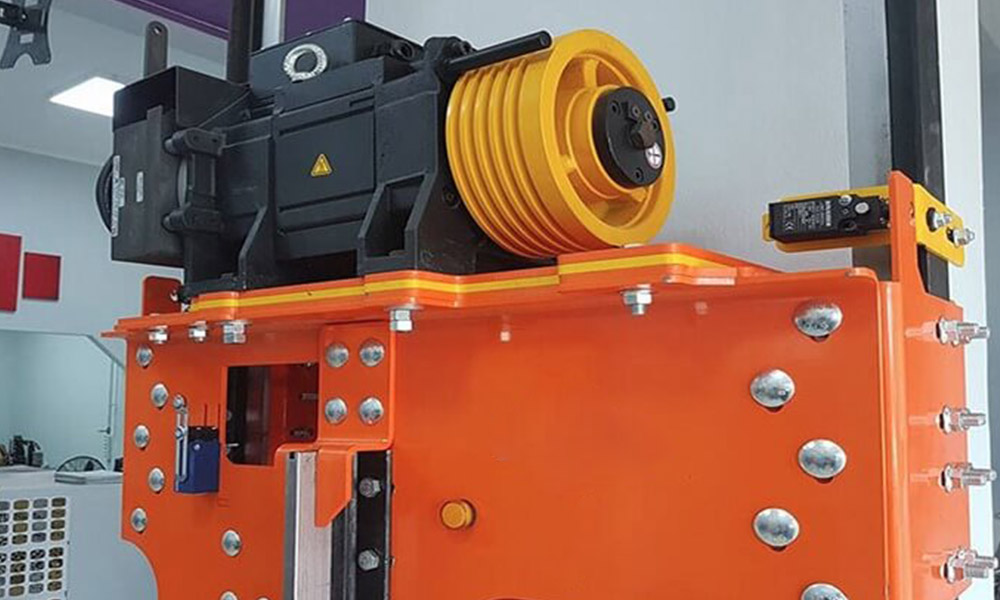

نحوه نصب موتور گیرلس آسانسور
فرآیند نصب موتور گیرلس آسانسور به صورت گامبهگام و بر اساس توالی منطقی اجرا شده تا هم ایمنی کارگاه حفظ شود و هم نیازی به بازکاری به حداقل برسد.
ابتدا تجهیزات بالابر موقت مانند وینچ، جرثقیل سقفی یا تیرکهای حمل بار در بالای چاه نصب و ظرفیت بار آنها با وزن موتور تطبیق داده میشود.
حمل موتور داخل چاه باید با مهار چندنقطهای انجام شود تا از چرخش ناگهانی یا برخورد به دیوارهها جلوگیری شود. کوچکترین ضربه میتواند به انکودر یا یاتاقانها آسیب پنهان وارد کند.
پس از قرار دادن موتور روی شاسی، تنظیم اولیه موقعیت انجام میشود تا فلکه در راستای تقریبی مسیر ریلها قرار گیرد. در این مرحله هنوز پیچها به طور کامل سفت نمیشوند تا امکان اصلاح موقعیت وجود داشته باشد. سپس با ابزار دقیق، هم راستایی محوری و تراز افقی کنترل شده و اصلاحات میلیمتری صورت میگیرد.
وقتی موقعیت نهایی تثبیت شد، پیچها به ترتیب و به صورت ضربدری سفت شده و بار اولیه به موتور اعمال میگردد. بعد از این بارگذاری، تراز دوباره بررسی میشود، زیرا ممکن است شاسی یا لرزه گیرها اندکی فشرده شوند.
در ادامه، فلکههای هرزگرد نصب و مسیر طنابها کنترل میشود تا هیچگونه تماس ناخواسته با سازه یا تجهیزات دیگر نداشته باشند. مسیر طنابها باید کاملاً آزاد، بدون پیچش و مطابق نقشه سازنده باشد.
پس از پایان نصب مکانیکی، موتور از نظر چرخش دستی، آزاد بودن ترمز و نبود گیر مکانیکی بررسی میشود. تنها زمانی که این موارد تأیید شد، اجازه ورود به مرحله سیم بکسل کشی، برقرسانی و تنظیم اینورتر داده میشود، چون هر خطای مکانیکی اگر در این نقطه باقی بماند، در آینده زیر لایهای از کابل و تنظیمات پنهان شده و اصلاح آن چندبرابر سختتر خواهد بود.

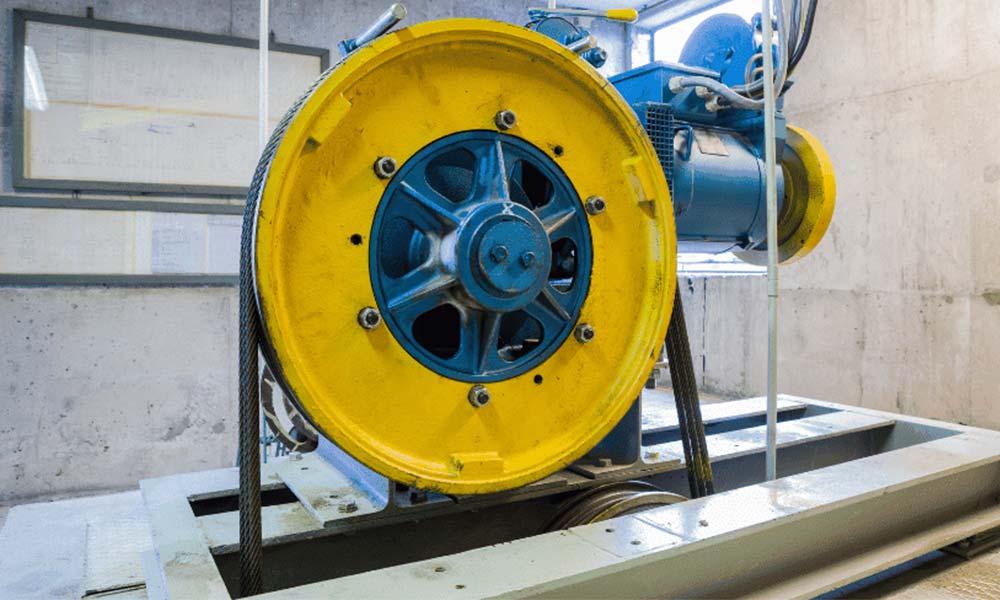

نکات نصب مکانیکی موتور گیرلس
نصب مکانیکی موتور گیرلس ستون فقرات کل سیستم است. اگر این بخش حتی کمی خارج از استاندارد اجرا شود، هیچ تنظیم نرمافزاری بعدی نمیتواند لرزش، صدای اضافی یا استهلاک طنابها را به طور کامل جبران کند. برخلاف موتورهای گیربکس قدیمی که تا حدی خطا را تحمل میکردند، موتور گیرلس به دلیل اتصال مستقیم فلکه به محور، به شدت به هم راستایی و صلب بودن تکیهگاه وابسته است.
اولین موضوع، کنترل سازهی نگهدارنده است. تیرهای سقف چاه یا شاسی فلزی باید توان تحمل وزن موتور، نیروهای کششی طنابها و بارهای لحظهای ناشی از ترمز اضطراری را داشته باشند. این بارها ایستا نیستند؛ هنگام استارت و توقف، ضربههای دینامیکی ایجاد میشود که اگر در طراحی دیده نشده باشد، به مرور باعث خستگی سازه و جابجایی موتور خواهد شد.
پس از تأیید سازه، شاسی موتور نصب میشود. این شاسی باید از فولاد با ضخامت مناسب ساخته شده و به وسیله انکربولتهای مهندسی شده به بتن یا تیر فولادی مهار شود. استفاده از لرزه گیرهای الاستوموری یا فنری زیر پایهها توصیه میشود تا ارتعاش به بدنه ساختمان منتقل نشود؛ اما این لرزهگیرها نباید باعث لقی شوند. تعادل میان جذب ارتعاش و صلبیت مکانیکی بسیار مهم است.
در زمان جانمایی موتور، فلکه کشش باید دقیقاً در صفحهای که طنابها از آن عبور میکنند قرار بگیرد. انحراف جانبی یا زاویهای باعث میشود طنابها به لبه شیار فلکه فشار بیاورند و خیلی زود صیقل بخورند یا رشتههای داخلی آسیب ببینند. این موضوع علاوه بر افزایش هزینه تعویض سیم بکسل، خطر لغزش روی فلکه را هم بالا میبرد.
پیچهای مهاری موتور باید با آچار ترک متر و طبق گشتاور توصیه شدهی سازنده بسته شوند. سفت کردن بیش از حد میتواند باعث تغییر شکل پایهها شود و کم سفت کردن مساوی است با جابجایی تدریجی موتور زیر بار. پس از سفت شدن نهایی، ترازگیری دوباره انجام میشود، چون فلز تحت بار اولیه کمی “جا مینشیند”.
در نهایت، قبل از ورود به مرحله طنابگذاری و تنظیمات الکتریکی، باید تمام اتصالات مکانیکی مانند، وضعیت پیچها، ترک احتمالی در جوشها، سلامت لرزه گیرها و آزادی حرکت فلکه ها بازبینی شوند. این کنترل نهایی همان جایی است که نصاب باتجربه جلوی یک سال دردسر آینده را میگیرد!
نحوه نصب الکتریکی موتور گیرلس
پس از تکمیل نصب مکانیکی، نوبت به بخش الکتریکی موتور گیرلس میرسد که قلب کنترل حرکت آسانسور است. این مرحله شامل اتصال کابلهای قدرت موتور، سیم کشی انکودر موقعیت، اتصال ارت و آمادهسازی تابلو فرمان میشود. اتصال سیمها باید طبق نقشه سازنده و با استفاده از کابلهای با مقطع مناسب انجام شود تا جریان ولتاژ نامی موتور تأمین و از افزایش حرارت و افت ولتاژ جلوگیری گردد.
انکودر موقعیت برای کنترل دقیق حرکت کابین حیاتی است. سیمهای آن باید به تابلو فرمان و درایو متصل و در مسیر عبور از فلکه و شاسی، ثابت و بدون کشش اضافی قرار گیرند. محافظهای پلاستیکی و درپوشها تا زمان نصب نهایی باید حفظ شوند تا از ورود گرد و غبار و رطوبت جلوگیری شود.
ارتینگ جداگانه و بررسی مقاومت زمین ضروری است. مقاومت زمین باید مطابق استاندارد، زیر 4 اهم باشد و اتصال ارت به موتور و تابلو به صورت مستقیم و بدون واسطه انجام گیرد. این کار از آسیبهای ناشی از صاعقه و نوسانات برق جلوگیری کرده و عمر سیستم الکترونیکی را افزایش میدهد.
در نهایت، قبل از روشن کردن موتور، باید تمامی اتصالات دوباره کنترل، پیچها محکم شده و هیچگونه قطعی، شل بودن یا اتصال کوتاه در مسیر وجود نداشته باشد.
اشتباهات رایج نصب موتور گیرلس آسانسور
وقتی پروژهای با لرزش، صدای غیرعادی یا خطای مکرر درایو مواجه میشود، معمولاً ردپای یکی از چند اشتباه تکراری دیده میشود! این خطاها به ندرت ناشی از نقص کارخانهای هستند؛ اغلب نتیجه حذف یک مرحلهی کنترل یا اعتماد بیش از حد به تجربه شخصیاند.
یکی از شایعترین اشتباهات، تراز نبودن موتور و شاسی است. حتی انحرافهای بسیار کوچک باعث عدم توزیع نامتقارن بار طنابها شده و یاتاقانها تحت فشار غیر عادی قرار میگیرند. این مشکل معمولاً ماهها بعد با صدای سایش یا گرم شدن بیش از حد، خودش را نشان میدهد.
خطای رایج دیگر، بیتوجهی به ظرفیت واقعی سازهی نگهدارنده است. نصب موتور روی تیرهایی که برای چنین باری طراحی نشدهاند، ممکن است در ابتدا مشکلی نشان ندهد، اما به مرور باعث نشست سازه یا تغییر موقعیت موتور خواهد شد. (تغییری که تمام تنظیمات اولیه را از اعتبار میاندازد)
تنظیم نادرست اینورتر نیز یکی از اشتباهات رایج است. وارد نکردن دقیق مشخصات موتور، انتخاب منحنی شتاب نامناسب یا بی توجهی به پارامترهای ترمز میتواند باعث حرکتهای تند، شوک در توقف و خطاهای حفاظتی شود.
در بخش مکانیکی، استفاده از لرزهگیر نامناسب یا حذف کامل آنها برای صرفهجویی در زمان و هزینه، مشکل دیگری است که بعدها با انتقال ارتعاش به سازه و شکایت ساکنان بروز میکند. به همان اندازه خطرناک است که لرزهگیر بیش از حد نرم باشد و اجازه حرکت به موتور بدهد.
کشش نامساوی سیم بکسلها، عدم استفاده از ابزار اندازهگیری تنشن و اکتفا به قضاوت چشمی نیز از خطاهایی هستند که عمر طناب و فلکه را به طور جدی کاهش میدهند.
در نهایت، نادیده گرفتن چک لیستهای ایمنی، از ارت ناقص گرفته تا عدم استفاده از تجهیزات حفاظت فردی در چاه، هم خطر جانی دارد و هم میتواند کل پروژه را در مرحله بازرسی متوقف کند.
کلام پایانی
نصب موتور گیرلس آسانسور فراتر از یک عملیات ساده است؛ بلکه ترکیبی از مهندسی سازه، دقت میلیمتری در هم راستایی، تنظیمات پیشرفته الکترونیکی و رعایت دقیق استانداردهای ایمنی میباشد. موفقیت در این فرآیند نه تنها عمر مفید آسانسور و رضایت بهرهبردار را تضمین میکند؛ از هزینههای نگهداری و خطرات احتمالی نیز جلوگیری میکند.
برای نصابان حرفهای، رعایت مراحل نگهداری قبل از نصب، تراز دقیق موتور، نصب صحیح شاسی و لرزهگیرها، کشش یکنواخت طنابها و تنظیم دقیق درایو، نقطه تمایز پروژههای موفق از پروژههای پرمشکل است. برای سازندگان ساختمان نیز، انتخاب موتور گیرلس مناسب و اطمینان از نصب اصولی، سرمایهگذاری بلندمدت محسوب میشود که در طول عمر ساختمان ارزش واقعی خود را نشان میدهد.
در نهایت باید گفت ، آسانسور محصول رعایت اصول مهندسی و توجه به جزئیات است، نه شانس یا تجربه محدود! هر مرحلهای که با دقت اجرا شود، بازدهی، ایمنی و دوام سیستم تضمین خواهد شد.
سولات پرتکرار درمورد نصب موتور گیرلس آسانسور
موتور گیرلس فلکه کشش را مستقیماً روی محور خود دارد و هر انحراف حتی جزئی باعث توزیع نامتقارن بار روی سیم بکسل و یاتاقان میشود. این امر موجب لرزش، صدا و سایش زودرس خواهد شد.
موتور باید در مکان خشک و تهویه دار نگهداری شود و روی پایه مناسب قرار گیرد. درپوشهای محافظ قطعات الکتریکی و انکودر باز نشوند و در صورت توقف طولانی، توصیه سازنده برای چرخش دورهای محور یا بررسی مقاومت عایقی رعایت شود.
تراز نبودن موتور، کشش نامساوی سیم بکسلها، نصب شاسی یا لرزهگیر نامناسب، تنظیم اشتباه درایو و بیتوجهی به استانداردهای ایمنی از رایجترین خطاها به شمار میرود.
بله، هرچند نگهداری آن کمتر از موتور گیربکس است، اما بازبینی یاتاقانها، کشش طنابها، ترمز و عملکرد اینورتر به صورت دورهای ضروری است.
جرثقیل یا وینچ سقفی، تراز لیزری، آچار ترک متر، لرزهگیرهای استاندارد، داربست یا سکوی ایمن، خطوط نجات و تجهیزات حفاظت فردی برای نصاب از الزامات نصب ایمن هستند.
