همه چیز درباره انواع کابین آسانسور
کابین آسانسور چیست؟
کابین آسانسور محفظه فلزی است که می تواند افراد، بار یا هردو را در خود جا داده و آن ها را به صورت عمودی در طبقات مختلف ساختمان جابجا می کند.
با توجه به پیشرفت تکنولوژی در زمینه ساخت انواع کابین آسانسور، می توان گفت طرح های متنوع، بسیار زیبا و مطابق با سلیقه مسافران تولید شده که با نوع معماری و نمای ساختمان کاملاً هم خوانی دارد.
آشنایی با انواع کابین آسانسور
کابین آسانسور یکی از مهمترین قطعات مورد استفاده در نصب و و راه انداری آسانسور به شمار می رود و به طور کلی به دو نوع نیم کابین یا تمام کابین تقسیم بندی می شود. نوع نیم کابین، در طراحی و ساخت بالابرها استفاده می شود و ایمنی نسبتاً پایینی دارد؛ اما نوع تمام کابین که در ساخت و طراحی آسانسور استفاده می شود، از ایمنی بالایی برخوردار بوده و از لحاظ مختلفی مانند نوع جنس، کاربری و …. قابل بررسی اند.
ما در این بلاگ به طور مفصل انواع کابین آسانسور و کاربرد آن ها را برای شما همراهان همیشگی سپهر آسانسور شرح می دهیم.
انواع کابین آسانسور بر اساس جنس بدنه
کابین آسانسور با توجه به متریالی که در ساخت آن ها استفاده می شود به انواع زیر تقسیم بندی می شود:
تمام استیل
برای تولید این اتاقک از استیل ضد خش و ضد زنگ با استحکام فوق العاده بالا استفاده می شود. اتاقک ها را می توان با طرح های مختلف استیل مانند: استیل آینه ای، نقره ای خشدار، گندمی، طلایی و طرحدار تزئین کرد. هر کدام از این طرح ها را می توان با توجه نوع هارمونی و معماری ساختمان انتخاب و نصب کرد.
نیمه استیل
اتاقک نیمه استیل، همانطور که از نامش پیداست، علاوه بر استفاده از متریال استیل، از مواد دیگری مانند فرمیکا و ام دی اف در ساخت آن استفاده می شود.
فرمیکا
فرمیکا یا HPL (High Pressus Laminate) یک کلمه اسپانیایی است و در صنعت آسانسور، به معنی ورقه ای تشکیل شده از چند لایه شامل کاغذ و الیاف می باشد. این نوع کابین آسانسور از لحاظ شکل و ظاهر به مدل های ام دی اف شباهت زیادی دارد و دارای قیمت مناسب تری می باشد. این نوع کابین که از فرم ساخته می شود، مقاومت بالایی در برابر رطوبت، آب و حرارت داشته و دچار ترک خودگی یا ورقه ورقه شدن نمی شود.
پانوراما
کابین شیشه ای یا همان پانوراما طبه دلیل سبک خاص طراحی و زیبایی فوق العاده آن، طرفداران زیادی دارد و بیشتر در مراکز تجاری و تالارها نصب و راه اندازی می شود. متریال استفاده برای ساخت این اتاقک از جنس شیشه لمینت بوده و در برابر ضربه مقاومت فوق العاده بالایی دارد.
گالوانیزه
از مزیت های این مدل می توان به ساخت در ابعاد بزرگتر و قیمت مناسب تر اشاره کرد. متریال استفاده در آن نیز از ورقه های گالوانیزه بوده که در برابر ضربه و خوردگی مقاومت بسیار خوبی دارد.
ام دی اف(MDF)
این مدل، بیشتر در ساختمان های کم جمعیت نصب می شود. از مزیت های آن می توان به نسوز بودن و شستشوی راحت و آسان اشاره کرد.
انواع کابین آسانسور بر اساس نوع درب
وظیفه اصلی درب کابین آسانسور حفاظت از مسافران و جلوگیری از برخورد آن ها به دیواره چاه هنگام حرکت است. درب کابین به صورت دو لثه یا سه لثه اتوماتیک و نیمه اتوماتیک طراحی می شود. به طور کلی انواع کابین آسانسور بر اساس نوع درب به چهار دسته زیر تقسم می شود:
- درب نیمه اتوماتیک تلسکوپی
- درب اتوماتیک تلسکوپی
- درب نیمه اتوماتیک سنترال(مرکزی)
- درب اتوماتیک سنترال(مرکزی)
انواع کابین آسانسور بر اساس نوع کاربری
همانطور که می دانیم آسانسورها در مکان های مختلفی از جمله ساختمان و مجتمع های مسکونی، تجاری، بیمارستان ها و … نصب می شوند؛ بنابراین نیاز است که ابعاد و نوع طراحی آن با توجه به مکان مورد نظر صورت گیرد.
البته هنگام طراحی و ساخت باید به ابعاد چاه نیز توجه شود، زیرا فاصله بین چاه و کابین باید بین 2 تا 5 سانتی متر باشد. دسته بندی انواع کابین آسانسور بر اساس نوع کاربری شامل موارد زیر می باشد:
- خانگی
- تجاری
- فروشگاهی
- صنعتی
- کشاورزی
- ساختمانی
- کارگاهی
- انبار
- خودرویی
اجزای تشکیل دهنده کابین آسانسور
اجزای تشکیل دهنده اتاق آسانسور در همه مدل ها یکسان است اما با توجه به نوع کاربرد، ظرفیت و مکان قرارگیری آن متفاوت خواهد بود. اجزای اصلی اتاقک ها شامل چارچوب، درب و دیواره هستند. سایر قطعات نیز به به عنوان اجزای جانبی مورد استفاده قرار می گیرند.
یوک یا چهار چوب اصلی
چهار چوب یا همان یوک، فلز مقاومی است که وظیفه تحمل وزن کل اتاقک را برعهده دارد. کارایی چهارچوب برای اتصال قطعات و لوازم کابین است و برای تنظیم آن باید دقت زیادی به خرج داد؛ چرا که تنظیم نبودن آن باعث ایجاد انحراف کابین می شود.
به طور کلی، وظیفه انتقال وزن کلی کابین(به همرا مسافران) برعهده چهارچوب یا یوک است که این کار توسط سیم بکسل و سیستم های هیدرولیک انجام می گیرد.
درب کابین
همانطور که بالاتر اشاره کردیم، درب وظیفه محافظت از مسافران را برعهده دارد و به دو صورت دو لثه یا سه لثه اتوماتیک و نیمه اتوماتیک قابل نصب است.

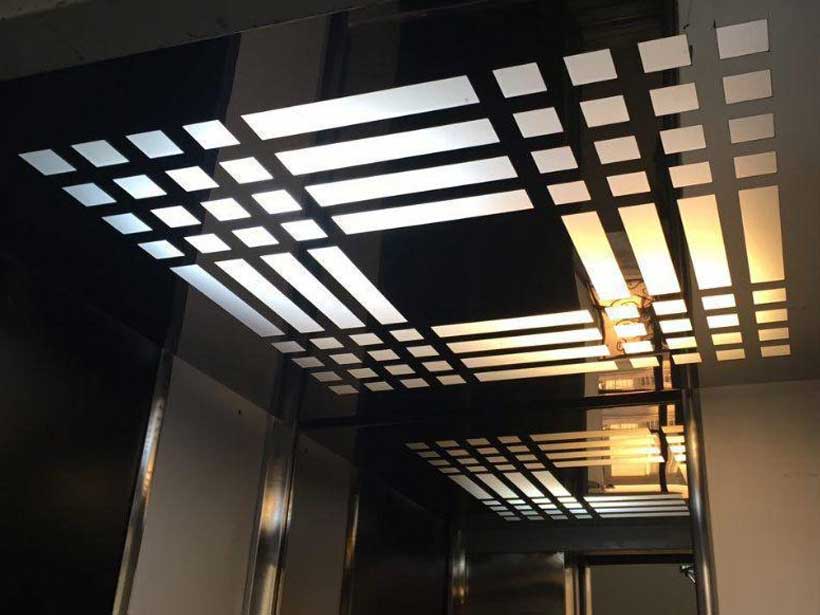

سقف
سقف کابین آساسنور دارای دو بخش اصلی و کاذب می شود. سقف اصلی نقش مهمی در ایمنی و حفظ جان مسافران دارد و سقف کاذب جنبه زیبایی و تزئینی داشته و روشنایی و نورپردازی مورد نیاز فضای داخلی را تأمین می کند.
برای انتخاب سقف، باید توجه داشته باشید که با سبک معماری ساختمان و نوع طراحی کابین همخوانی داشته باشد.
یادآوری کنیم که سقف کابین می تواند تأثیر زیادی روی حس افراد داشته باشد. طراحی و نصب یک سقف کاذب با متریال با کیفیت، متناسب با دیواره ها همراه با نور کافی و ملایم می تواند احساس امنیت، اعتماد و با ارزش بودن را در مسافران ایجاد کند.
دیواره
دیواره کابین نیز نقش مهمی در زیبایی و ایجاد حس امنیت و آرامش در مسافران دارد و در جنس های مختلفی مانند ام دی اف، استیل، فرمیکا، شیشه، ورق گالوانیزه قابل اجرا است. فقط باید به نکته توجه داشته باشید که انتخاب متریال برای دیواره باید بر اساس نوع کاربری و طراحی معماری ساختمان باشد.
کف پوش
برای قرارگیری مسافران داخل کابین نیاز به یک کف پوش است. برای طراحی و ساخت کفش پوش عموماً از متریالی مانند پارکت، PVC، لمینت، سنگ ساده و معرق استفاده می شود. استفاده از این متریال باید با توجه به مدل کابین و طراحی داخلی آن صورت گیرد.
در آسانسورهای ساختمانی، معمولاً از کف پوش با جنس PVC استفاده می شود، زیرا مقاومت بالایی دارند و به راحتی قابل شستشو اند.
برای طراحی انواع کابین آسانسور باید به تحمل وزن مسافران هم توجه شود، زیرا کف پوش باید این توانایی را داشته باشد که در حالت ساکن و بدون حرکت، آسانسور را در حالت تعادل نگه دارد.
هنگام طراحی و نصب کف پوش باید به نکته توجه شود که، سکوی کابین به اندازه ای باشد تا بتواند بدون اعمال نیروی زیاد به کفشک راهنما، در مرکز ثقل خود به طور معلق باقی بماند.
آینه
می توان در انواع کابین آسانسور از آینه با رنگ، طرح و ابعاد مختلف استفاده کرد. جالب است بدانید که دیلی اصلی نصب آینه داخل اتاقک، بزرگتر نمایش دادن فضای داخلی و رفع ترس و استرس مسافران از حضور در یک فضای بسته است. نصب آینه باید با توجه به استانداردهای موجود انجام شود تا شاهد بروز حوادث ناگوار نباشیم.
دستگیره
دستگیره داخل اتاقک به منظور ایستادن و حفظ تعادل افراد سالمند، کودکان و افرادی که توانایی ندارند، نصب می شود. جنس دستگیره معمولاً از پروفیل استیل بوده و به دو شکل گرد و مستطیل طراحی شده و به صورت توکار و رو کار قابل نصب است.
پنل شستی
وظیفه اصلی این قطعه، جابجایی مسافران بین طبقات است. توجه داشته باشید که با انتخاب پنل شستی متناسب با فضای داخلی می توانید نمای زیباتری به کابین آسانسور ببخشید.
تهویه
تهویه یا همان هواکش، روی سقف نصب می شود تا با ایجاد گردش هوای داخل و بیرون، فضای مناسب و مطلوبی را برای مسافران فراهم کند.
فتوسل
فتوسل یا چشمی روی درب اتوماتیک نصب شده تا زمانیکه فرد یا مانعی بین درب قرار گرفته باشد، از بسته شدن درب جلوگیری کند.
درب اضطراری
این درب برای خروج اضطراری مسافران هنگام خطر و حفظ جان آن ها نصب می شود و دارای ابعاد 60 * 40 سانتی متر است.
دیواره داخلی
این دیواره ها شامل 3 نوع دیواره جانبی، پشتی و پنل شاسی هستند. دیواره های داخلی از ورق های فولادی تاشده تهیه شده و وظیفه ایزوله سازی فضای داخلی را بر عهده دارند.
کارسلینگ
این قاب فلزی به کابین آسانسور متصل است و وظیفه اصلی آن معلق نگه داشتن و جلوگیری از ایجاد لرزش کابین هنگام حرکت بین طبقات می باشد.
تابلو اعلانات
برای نوشتن اعلانیه و مطالب ضروری برای مسافران از تابلو اعلانات استفاده می شود. متریالی که برای ساخت این تابلو استفاده می شود از جنس فولاد ضد زنگ بوده و مقاومت خوبی در برابر آتش سوزی دارد.
نشانگر کابین
نشان گرها در بالای درب کابین قرار دارند که شماره طبیقات را به مسافران نمایش می دهد. با نمایش شماره ها متوجه خواهید شد که در کدام طبقه قرار دارید یا از کدام طبقه در حال عبور هستید.
ابعاد استاندارد کابین آسانسور
نکته اصلی و مهمی که در انتخاب ابعاد آسانسور باید به آن دقت کنید، این است که با ظرفیت تعداد نفرات و وزن باری که به صورت عمودی جابجا می کند، باید همخوانی داشته باشد.
تعداد دفعات رفت و آمد (بالا و پایین رفتن) نیز باید متناسب با ابعاد کابین آسانسور باشد؛ به این معنی که اگر ظرفیت وزن آن 2.5 تن است، به ازای هر 100 کیلوگرم، 16 سانتی متر به مساحت داخلی اتاقک افزوده می شود.
محاسبه ظرفیت کابین آسانسور
برای محاسبه ظرفیت آسانسور می توان از فرمول زیر استفاده کرد:
HC=(300*Q*100)/T*P
HC: نمایانگر ماکزیمم ظرفیت جابجایی آسانسور در زمان های پر ترافیک است که در فاصله زمانی 5 دقیقه محاسبه می گردد.
Q: نمایانگر متوسط تعداد افرادی است که جابجا می شوند.
T: نمایانگر زمان انتظار می باشد.
P: نمایانگر تعداد نفراتی است که در زمان پر ترافیک جابجا می شوند.
توجه داشته باشید که این فرمول برای محاسبه وزن کلی کابین آسانسور کارایی دارد، اما با جاگذاری عدد به دست آمده در جدول ظرفیت آسانسور می توان آن را محاسبه کرد.
این جدول در ساختمان های مسکونی نصب می شود و برای انواع ساختمان ها با طبقات مختلف موجود است.
نکات مهم ساخت کابین آسانسور
اهمیت ساخت کابین برای حفظ ایمنی و سلامت مسافران بسیار زیاد است. شما را 12 نکته مهم در زمینه آشنا می کنیم که به صورت زیر است:
1. ضخامت دیواره باید حداقل 1.5 میلی متر باشد.
2. اندازه گیری درست ابعاد چاه اهمیت زیادی دارد.
3. ضخامت سقف و کف باید حداقل 2 میلی متر باشد.
4. کف کابین باید غیر آتش زا و در برابر فشار بار مقاوم باشد.
5. فضای داخلی باید در حالت ایستاده دائماً روشن و در حالت استند بای با نور کم روشن باشد.
6. شستی های توقف اضطراری و زنگ هشدار در قسمت پایین ترین دکمه موجود در کابین باشد.
7. ارتفاع بالاترین دکمه از کف نباید بیشتر ار 137 سانتی متر باشد.
8. همه قسمت ها به غیر از درب ورودی، درب اضطراری و هواکش باید کاملاً پوشیده شود.
9. کابین آسانسور باید سیستم ایمنی مناسبی داشته باشد.
10. کابین باید تراز هر طبقه متوقف شود و در زمان ورود نفرات و بار در تراز کف طبقه بماند.
11. دیواره، سقف، بدنه و کفشک باید مقاوم و ضد آتش سوزی باشند.
12. فضای لازم برای ایستادن هر نفر بر طبق استاندارد اروپا EN-81، 0.28 متر مربع است.
قیمت کابین آسانسور
قیمت کابین آسانسور با توجه به تفاوت در نوع متریال هنگام طراحی و ساخت و همچنین تنوع در تزئینات داخلی متفاوت است. البته این را مد نظر داشته باشید که عوامل دیگری مانند ظرفیت کلی کابین هم در تعیین قیمت تأثیرگذار است.
برای استعلام قیمت کابین آسانسور و خرید آن می توانید با شرکت سپهر آسانسور و با شماره 09003989888 تماس بگیرید.

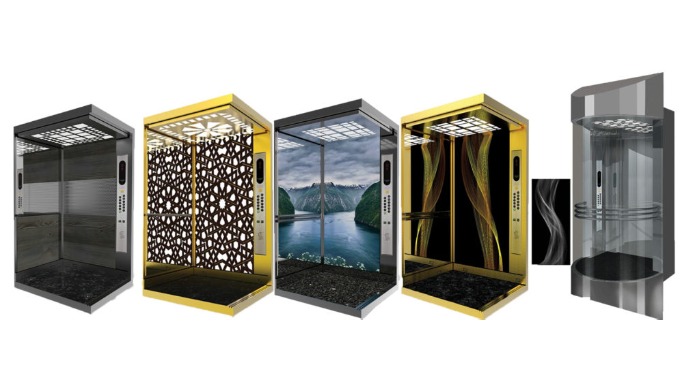

نمونه طرح های انواع کابین آسانسور در سپهر آسانسور
حالا که با انواع کابین آسانسور آشنا شده اید، دیگر وقت آن رسیده که نمونه طرح های بی نظیر شرکت سپهر آسانسور را مشاهده و بهترین انتخاب را برای ساختمان مسکونی و تجاری خود داشته باشید.
مفتخریم اعلام کنیم انواع کابین آسانسور که در پروژه ها استفاده نمودیم، تولیدات شرکت سپهر آسانسور در کارگاه تخصصیمان می باشد. البته افتخار همکاری با شرکت های مطرحی همچون جنرال کابین و کابین پلاس را برای انواع کابین آسانسور داریم.
