لقمه ریل آسانسور چیست و چه کاربردی دارد؟
آسانسور بهعنوان یکی از مهمترین تجهیزات حملونقل عمودی در ساختمانهای امروزی، مجموعهای از قطعات مکانیکی و الکتریکی را در بر میگیرد که هرکدام نقش مشخص و حیاتی در ایمنی و عملکرد صحیح سیستم دارند. در این میان، برخی قطعات با وجود ابعاد کوچک، تأثیر بسیار بزرگی بر پایداری و امنیت آسانسور دارند. لقمه ریل آسانسور یکی از همین قطعات کلیدی است که معمولاً کمتر مورد توجه قرار میگیرد، اما نبود یا عملکرد نادرست آن میتواند مشکلات جدی در حرکت کابین و وزنه تعادل ایجاد کند.
ریلهای آسانسور مسیر حرکت کابین و قاب وزنه تعادل را مشخص میکنند و باید کاملاً تراز، ثابت و بدون انحراف باشند. این ریلها برای اتصال به سازه چاه آسانسور نیاز به قطعهای واسط دارند که هم استحکام کافی داشته باشد و هم امکان تنظیم دقیق ریل را فراهم کند. این وظیفه مهم بر عهده لقمه ریل است. لقمه ریل در واقع نقش نگهدارنده و تثبیتکننده ریل را ایفا میکند و با انتقال نیروها به دیواره یا سازه اصلی ساختمان، از جابهجایی و لرزش ریل جلوگیری میکند.
با توجه به افزایش سرعت آسانسورها، وزن بیشتر کابینها و حساسیت بالاتر استانداردهای ایمنی، اهمیت استفاده از لقمه ریل استاندارد و نصب صحیح آن بیش از پیش احساس میشود. به همین دلیل، شناخت دقیق این قطعه، کاربردها و عملکرد آن برای نصابان، مهندسان، ناظران فنی و حتی کارفرمایان ضروری است. در ادامه، ابتدا به تعریف دقیق لقمه ریل آسانسور میپردازیم و سپس کاربردهای آن را بهطور کامل بررسی میکنیم.

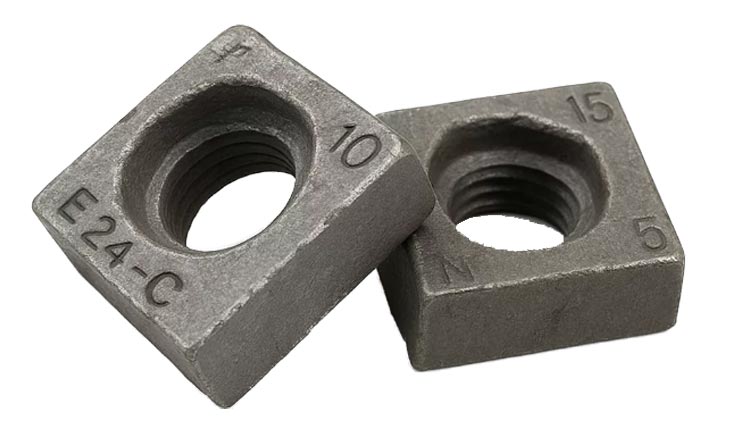

لقمه ریل آسانسور چیست؟
لقمه ریل آسانسور قطعهای فلزی و مقاوم است که برای اتصال و مهار ریلهای راهنمای آسانسور به دیواره یا سازه چاه آسانسور مورد استفاده قرار میگیرد. این قطعه معمولاً از جنس فولاد، چدن یا آلیاژهای مقاوم ساخته میشود تا بتواند نیروهای وارده ناشی از حرکت کابین و وزنه تعادل را تحمل کند. لقمه ریل بهعنوان واسطهای بین ریل و سازه عمل میکند و نقش آن بسیار فراتر از یک اتصال ساده است.
بهطور فنی، ریلهای آسانسور باید در یک خط کاملاً مستقیم و بدون انحراف نصب شوند. هرگونه کجی یا جابهجایی در ریلها میتواند باعث ایجاد لرزش، صداهای غیرعادی، افزایش استهلاک کفشکها و حتی بروز خطرات ایمنی شود. لقمه ریل با مهار دقیق ریل در نقاط مشخص، این مشکل را برطرف میکند و امکان تنظیم دقیق موقعیت ریل را در زمان نصب فراهم میسازد.
لقمه ریلها معمولاً بهصورت جفتی در دو طرف ریل نصب میشوند و با استفاده از پیچ و مهره یا جوش به براکتها و سازه چاه متصل میگردند. طراحی آنها بهگونهای است که بتوانند هم نیروهای عمودی (ناشی از وزن کابین و بار) و هم نیروهای افقی (ناشی از حرکت، شتاب و ترمز) را بهخوبی کنترل و مهار کنند. به همین دلیل، کیفیت ساخت و دقت در انتخاب نوع لقمه ریل تأثیر مستقیمی بر ایمنی آسانسور دارد.
کاربرد لقمه ریل آسانسور
کاربرد اصلی لقمه ریل آسانسور، ثابت نگه داشتن ریلهای راهنما در موقعیت صحیح و استاندارد است، اما نقش این قطعه تنها به این مورد محدود نمیشود. در واقع، لقمه ریل یکی از عناصر کلیدی در تضمین حرکت نرم، بیصدا و ایمن آسانسور به شمار میرود. در ادامه به مهمترین کاربردهای لقمه ریل آسانسور اشاره میکنیم:
تثبیت و مهار ریلهای راهنما
مهمترین کاربرد لقمه ریل، مهار ریلهای کابین و وزنه تعادل در برابر جابهجایی و لرزش است. این قطعه باعث میشود ریلها در طول مسیر حرکت آسانسور کاملاً ثابت باقی بمانند و از انحراف آنها جلوگیری شود.
حفظ تراز و راستای حرکت کابین
لقمه ریل با امکان تنظیم دقیق ریل در زمان نصب، به حفظ تراز عمودی ریلها کمک میکند. این موضوع نقش بسیار مهمی در حرکت روان کابین دارد و از بروز ضربه، گیرکردن یا حرکت ناهماهنگ جلوگیری میکند.
انتقال نیرو به سازه ساختمان
در هنگام حرکت آسانسور، نیروهای متعددی به ریل وارد میشود. لقمه ریل این نیروها را به سازه چاه آسانسور منتقل میکند و مانع تمرکز تنش در یک نقطه خاص میشود. این عملکرد، هم عمر ریل را افزایش میدهد و هم ایمنی کلی سیستم را بهبود میبخشد.
کاهش لرزش و صدا
یکی از مشکلات رایج در آسانسورهای غیراستاندارد، لرزش و صدای غیرعادی کابین است. استفاده از لقمه ریل مناسب و نصب صحیح آن، نقش مؤثری در کاهش این لرزشها و افزایش آسایش کاربران دارد.
افزایش ایمنی و طول عمر تجهیزات
با تثبیت صحیح ریلها، فشار کمتری به کفشکها، کابین و سایر قطعات وارد میشود. این موضوع باعث کاهش استهلاک قطعات، کاهش هزینههای تعمیر و نگهداری و افزایش ایمنی کلی آسانسور میشود.

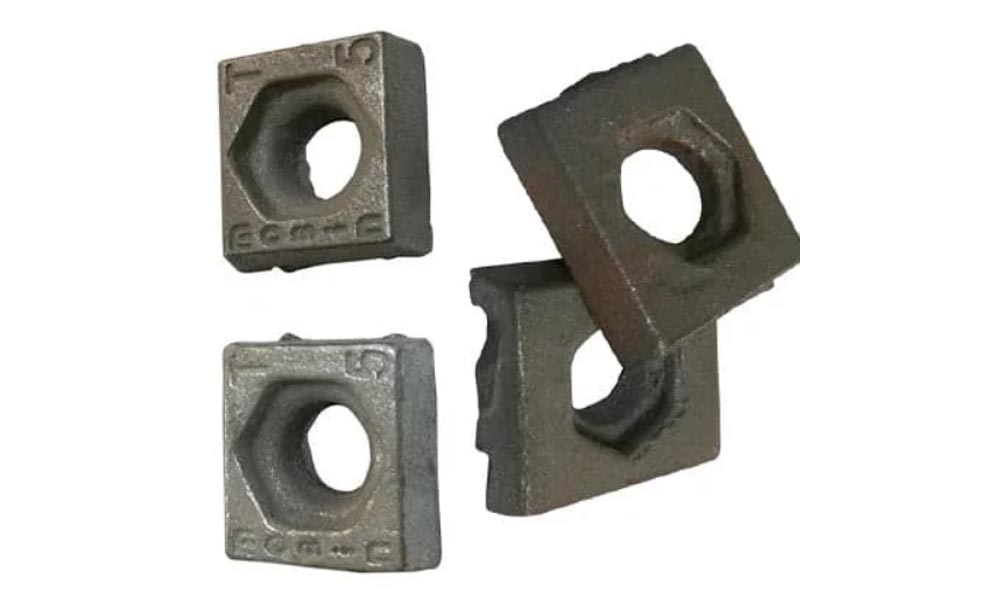

انواع لقمه ریل آسانسور
لقمههای ریل آسانسور بر اساس طراحی، نوع ریل، روش نصب و محل استفاده به انواع مختلفی تقسیم میشوند. انتخاب نوع مناسب لقمه ریل تأثیر مستقیمی بر استحکام ریلها، عملکرد صحیح آسانسور و رعایت استانداردهای ایمنی دارد. در ادامه، مهمترین انواع لقمه ریل آسانسور را بررسی میکنیم.
لقمه ریل معمولی (ساده)
این نوع لقمه ریل، رایجترین و پرکاربردترین مدل در آسانسورهای معمولی با سرعت و ظرفیت متوسط است. ساختار آن ساده بوده و معمولاً از دو قطعه فلزی تشکیل میشود که ریل را از دو طرف مهار میکنند.
لقمههای ساده بیشتر در پروژههای مسکونی و ساختمانهای کمارتفاع استفاده میشوند و در صورت نصب صحیح، عملکرد قابل قبولی دارند.
لقمه ریل قابل تنظیم
لقمه ریل قابل تنظیم بهگونهای طراحی شده است که امکان تنظیم دقیق موقعیت ریل را در جهت افقی و عمودی فراهم میکند. این ویژگی به نصاب اجازه میدهد تا ریلها را با دقت بسیار بالا تراز کند.
این نوع لقمه بیشتر در آسانسورهای سرعت بالا، آسانسورهای تجاری و پروژههایی که دقت نصب اهمیت بالایی دارد، مورد استفاده قرار میگیرد.
لقمه ریل سنگین (Heavy Duty)
لقمههای سنگین برای آسانسورهای با ظرفیت بالا، سرعت زیاد یا شرایط کاری خاص طراحی شدهاند. این نوع لقمهها ضخامت بیشتر، مقاومت بالاتر و توان تحمل تنشهای شدیدتر را دارند.
در آسانسورهای بیمارستانی، صنعتی و برجهای مرتفع معمولاً از لقمه ریل سنگین استفاده میشود
لقمه ریل کابین و لقمه ریل وزنه تعادل
از نظر کاربرد، لقمهها به دو دسته تقسیم میشوند:
- لقمه ریل کابین: مخصوص ریلهایی که کابین روی آنها حرکت میکند و تحت بار مستقیم مسافران قرار دارند.
- لقمه ریل وزنه تعادل: برای ریلهای وزنه تعادل استفاده میشوند و معمولاً تنش کمتری نسبت به ریل کابین تحمل میکنند، اما همچنان باید استاندارد باشند.
لقمه ریل مخصوص ریلهای مختلف (T شکل)
با توجه به اینکه ریلهای آسانسور در سایزها و استانداردهای مختلف (مانند T5، T9، T16 و …) تولید میشوند، لقمهها نیز باید متناسب با نوع ریل طراحی شده باشند. استفاده از لقمه نامتناسب با ریل میتواند باعث عدم مهار صحیح و کاهش ایمنی شود.
جنس لقمه ریل آسانسور
جنس لقمه ریل آسانسور یکی از مهمترین عوامل تعیینکننده استحکام، دوام و ایمنی آن است. لقمه ریل باید بتواند در طول سالها، نیروهای ناشی از حرکت مداوم آسانسور را بدون تغییر شکل یا شکست تحمل کند.
فولادی
رایجترین و مطمئنترین، لقمه ساختهشده از فولاد است. فولاد به دلیل مقاومت مکانیکی بالا، تحمل تنش مناسب و عمر طولانی، انتخاب اول در صنعت آسانسور محسوب میشود.
لقمههای فولادی معمولاً با پوششهایی مانند گالوانیزه یا رنگ صنعتی عرضه میشوند تا در برابر خوردگی و رطوبت مقاوم باشند.
چدنی
در برخی پروژهها از لقمههای چدنی استفاده میشود. چدن مقاومت فشاری خوبی دارد اما در برابر ضربه و تنشهای ناگهانی نسبت به فولاد شکنندهتر است.
به همین دلیل، استفاده از لقمه چدنی بیشتر محدود به آسانسورهای با سرعت پایین یا شرایط خاص است.
آلیاژی
در پروژههای خاص یا آسانسورهای مدرن، ممکن است از آلیاژهای مقاوم با ترکیبات ویژه استفاده شود. این لقمهها معمولاً وزن کمتر و مقاومت بالاتری دارند اما هزینه آنها نیز بیشتر است.
اهمیت پوشش سطحی لقمه ریل
صرفنظر از جنس اصلی، پوشش سطحی لقمه ریل اهمیت زیادی دارد. پوشش مناسب:
- از زنگزدگی جلوگیری میکند
- عمر مفید قطعه را افزایش میدهد
- عملکرد پایدار در محیطهای مرطوب یا صنعتی را تضمین میکند
استانداردهای لقمه ریل آسانسور
استانداردها نقش بسیار مهمی در تضمین ایمنی و کیفیت لقمه ریل آسانسور دارند. لقمه ریل بهطور مستقیم با ایمنی حرکت کابین در ارتباط است، بنابراین باید مطابق با الزامات فنی و مقررات معتبر طراحی و تولید شود.
استانداردهای بینالمللی
در سطح جهانی، استانداردهای مختلفی برای تجهیزات آسانسور وجود دارد که بهطور غیرمستقیم یا مستقیم به لقمه ریل اشاره دارند، از جمله:
- استانداردهای اروپایی EN 81
- استانداردهای ISO مرتبط با قطعات مکانیکی و اتصالات
این استانداردها بر مقاومت مکانیکی، دقت ساخت، ایمنی و نحوه نصب تأکید دارند.
استانداردهای ملی ایران
در ایران، سازمان ملی استاندارد و مقررات مرتبط با آسانسور، چارچوبهایی را برای طراحی، تولید و نصب قطعات آسانسور از جمله لقمه ریل تعیین کرده است. رعایت این استانداردها برای اخذ تأییدیه و بهرهبرداری از آسانسور الزامی است.
الزامات فنی مهم در استانداردها
استانداردهای لقمه ریل معمولاً شامل موارد زیر هستند:
- حداقل مقاومت مکانیکی
- تطابق ابعاد لقمه با نوع ریل
- کیفیت پیچ و مهرهها و اتصالات
- نحوه نصب و فاصلهگذاری لقمهها روی ریل
- مقاومت در برابر خوردگی و شرایط محیطی
اهمیت استفاده از لقمه ریل استاندارد
استفاده از لقمههای غیراستاندارد یا بیکیفیت میتواند منجر به:
- افزایش لرزش کابین
- سایش غیرعادی ریلها
- کاهش ایمنی
- مردودی در بازرسیهای فنی
شود. به همین دلیل، انتخاب لقمه ریل استاندارد نهتنها یک انتخاب فنی، بلکه یک الزام ایمنی است.
نحوه نصب لقمه ریل آسانسور
نصب صحیح لقمه ریل آسانسور یکی از حساسترین مراحل در اجرای سیستم ریلگذاری آسانسور است. حتی اگر از بهترین و استانداردترین لقمه ریل استفاده شود، اما نصب آن بهدرستی انجام نشود، عملکرد آسانسور دچار مشکل خواهد شد. به همین دلیل، این مرحله باید با دقت بالا و مطابق اصول فنی انجام گیرد.
در مرحله نخست، موقعیت دقیق ریلها در چاه آسانسور مشخص میشود. ریلها باید کاملاً عمودی، همراستا و تراز باشند. سپس براکتها یا پلیتهای اتصال به سازه چاه نصب میشوند. لقمه ریل روی این براکتها قرار گرفته و ریل در داخل لقمه مهار میشود. در این مرحله، استفاده از ابزارهای اندازهگیری دقیق مانند شاقول، تراز لیزری و متر الزامی است.
پس از قرارگیری ریل در محل مناسب، لقمهها با پیچ و مهرههای مقاوم و استاندارد محکم میشوند. میزان سفت شدن پیچها اهمیت زیادی دارد؛ سفتی بیش از حد میتواند باعث تنش اضافی در ریل شود و شل بودن آن نیز موجب لرزش و جابهجایی ریل خواهد شد. در نهایت، پس از نصب کامل، کل مسیر ریل بررسی میشود تا از عدم وجود انحراف، شکستگی یا فاصله نامناسب اطمینان حاصل شود.
نکته مهم در نصب لقمه ریل، توجه به شرایط محیطی چاه آسانسور است. در چاههایی با رطوبت بالا یا شرایط خاص، استفاده از لقمههای دارای پوشش ضدزنگ و پیچ و مهرههای مقاوم توصیه میشود. همچنین نصب باید بهگونهای انجام شود که امکان تنظیم یا رگلاژ ریل در آینده وجود داشته باشد.
فاصله استاندارد نصب لقمه ریل
یکی از پرسشهای مهم در نصب ریل آسانسور، فاصله استاندارد بین لقمههای ریل است. این فاصله باید بهگونهای انتخاب شود که ریل بهخوبی مهار شود و تحت بارهای دینامیکی دچار انحراف یا لرزش نشود.
بهطور کلی، فاصله استاندارد نصب لقمه ریل به عوامل مختلفی بستگی دارد، از جمله:
- نوع ریل (مانند T5، T9، T16)
- سرعت آسانسور
- ظرفیت کابین
- نوع کاربری ساختمان (مسکونی، تجاری، صنعتی)
در آسانسورهای معمولی با سرعت پایین تا متوسط، فاصله لقمهها معمولاً در بازه ۱٫۵ تا ۲ متر در نظر گرفته میشود. اما در آسانسورهای سرعت بالا یا آسانسورهای با ظرفیت زیاد، این فاصله کاهش یافته و ممکن است به ۱ تا ۱٫۲ متر برسد تا پایداری ریل افزایش یابد.
همچنین در نقاط حساس مانند ابتدای چاه، انتهای مسیر، محل توقف کابین و نزدیکی دربها، فاصله لقمهها معمولاً کمتر از حالت عادی در نظر گرفته میشود. این کار باعث افزایش ایمنی و کاهش تنش در این نقاط میگردد. رعایت فاصله استاندارد نهتنها عملکرد بهتر آسانسور را تضمین میکند، بلکه در بازرسیهای فنی و اخذ تأییدیه نیز نقش مهمی دارد.
اشتباهات رایج در استفاده و نصب لقمه ریل آسانسور
بسیاری از مشکلات آسانسور ناشی از اشتباهات ساده اما مهم در انتخاب یا نصب لقمه ریل است. شناخت این اشتباهات میتواند از بروز هزینهها و خطرات جدی جلوگیری کند.
یکی از رایجترین اشتباهات، استفاده از لقمه ریل نامتناسب با نوع ریل است. این موضوع باعث مهار ناقص ریل و افزایش لرزش کابین میشود.
اشتباه دیگر، رعایت نکردن فاصله استاندارد بین لقمههاست که میتواند منجر به انحراف ریل در طول مسیر شود.
استفاده از لقمههای بیکیفیت یا بدون استاندارد نیز یکی از خطاهای رایج است که معمولاً به دلیل کاهش هزینه انجام میشود، اما در بلندمدت خسارتهای بیشتری به همراه دارد.
نصب غیراصولی، سفت کردن بیش از حد یا کمتر از حد پیچها و عدم استفاده از ابزار دقیق نیز از دیگر اشتباهاتی است که عملکرد آسانسور را تحت تأثیر قرار میدهد.
مزایا و معایب لقمه ریل آسانسور
لقمه ریل آسانسور با وجود سادگی ظاهری، مزایا و محدودیتهایی دارد که آگاهی از آنها برای انتخاب و نصب صحیح ضروری است.
مزایا
یکی از مهمترین مزایای لقمه ریل، افزایش ایمنی آسانسور است. این قطعه با تثبیت ریلها، از حرکت ناپایدار کابین جلوگیری میکند و خطرات احتمالی را کاهش میدهد.
لقمه ریل همچنین باعث کاهش لرزش و صدای حرکت کابین میشود که نقش مهمی در افزایش راحتی کاربران دارد.
از دیگر مزایا میتوان به افزایش عمر مفید ریلها و سایر قطعات مکانیکی اشاره کرد. با مهار صحیح ریلها، فشار کمتری به کفشکها، کابین و وزنه تعادل وارد میشود و هزینههای تعمیر و نگهداری کاهش مییابد.
علاوه بر این، لقمه ریل امکان تنظیم دقیق ریلها را فراهم میکند که در نصبهای حرفهای یک مزیت بزرگ محسوب میشود.
معایب و محدودیتها
در کنار مزایا، برخی معایب یا محدودیتها نیز وجود دارد. یکی از مهمترین آنها، وابستگی شدید عملکرد لقمه ریل به کیفیت نصب است. اگر نصب بهدرستی انجام نشود، حتی لقمه ریل با کیفیت بالا نیز نمیتواند عملکرد مطلوبی داشته باشد.
همچنین استفاده از لقمههای بیکیفیت یا غیراستاندارد ممکن است باعث شکست، تغییر شکل یا شل شدن اتصالات شود که خطرات جدی به همراه دارد.
از نظر اقتصادی نیز، لقمههای با کیفیت بالا و استاندارد ممکن است هزینه بیشتری داشته باشند، اما این هزینه در مقایسه با افزایش ایمنی و کاهش خرابیها کاملاً توجیهپذیر است.
10 نکته مهم در خرید لقمه ریل آسانسور
انتخاب لقمه ریل مناسب یکی از تصمیمات مهم در اجرای ایمن و اصولی آسانسور است. در ادامه، ده نکته کلیدی که باید هنگام خرید لقمه ریل آسانسور به آنها توجه شود را بررسی میکنیم:
- تطابق لقمه ریل با نوع ریل آسانسور
لقمه باید دقیقاً متناسب با سایز و مدل ریل (مانند T5، T9، T16 و…) انتخاب شود. عدم تطابق باعث مهار ناقص ریل و افزایش لرزش میشود. - جنس و کیفیت متریال
لقمه ریل باید از فولاد یا آلیاژ مقاوم ساخته شده باشد. کیفیت پایین متریال میتواند منجر به تغییر شکل یا شکست قطعه در بلندمدت شود. - داشتن پوشش ضدزنگ و مقاوم در برابر خوردگی
در چاههای آسانسور که رطوبت وجود دارد، لقمه بدون پوشش مناسب خیلی سریع دچار زنگزدگی میشود. - تحمل بار و تنشهای دینامیکی
لقمه ریل باید توان تحمل وزن کابین، بار مسافران و نیروهای ناشی از حرکت و ترمز را داشته باشد. - کیفیت پیچ و مهرهها
پیچ و مهرههای ضعیف یا غیراستاندارد میتوانند باعث شل شدن لقمه در طول زمان شوند. - دقت ساخت و ابعاد استاندارد
لقمههایی که دقت ساخت پایینی دارند، باعث کج شدن ریل و ایجاد تنش در سیستم میشوند. - قابلیت تنظیم و رگلاژ
لقمههای قابل تنظیم، نصب دقیقتر و تراز بهتر ریل را امکانپذیر میکنند. - برند و تولیدکننده معتبر
انتخاب تولیدکننده معتبر، ریسک استفاده از قطعات بیکیفیت را کاهش میدهد. - مطابقت با استانداردهای ملی و بینالمللی
لقمه ریل باید مطابق با استانداردهای ایمنی آسانسور باشد تا در بازرسیهای فنی دچار مشکل نشود. - تناسب قیمت با کیفیت
قیمت پایین همیشه بهمعنای صرفهجویی نیست؛ کیفیت و ایمنی باید در اولویت قرار گیرند.
نکات ایمنی و نگهداری لقمه ریل آسانسور
نگهداری صحیح لقمه ریل نقش مهمی در افزایش عمر مفید آسانسور و حفظ ایمنی کاربران دارد. در ادامه، مهمترین نکات ایمنی و نگهداری را بررسی میکنیم.
بازرسی دورهای لقمهها باید بهصورت منظم انجام شود تا از شل نشدن پیچها، ترکخوردگی یا زنگزدگی اطمینان حاصل شود. هرگونه تغییر شکل یا خوردگی میتواند نشانهای از وجود مشکل در سیستم باشد.
همچنین توصیه میشود در سرویسهای دورهای آسانسور، وضعیت تراز ریلها بررسی شود؛ زیرا تغییر تراز میتواند فشار اضافی به لقمهها وارد کند.
در محیطهای مرطوب یا صنعتی، استفاده از لقمههای دارای پوشش مقاوم و بررسی مداوم آنها اهمیت بیشتری دارد. در صورت مشاهده زنگزدگی یا خوردگی شدید، تعویض لقمه باید در اولویت قرار گیرد.
رعایت اصول ایمنی هنگام تعمیر یا تنظیم لقمه ریل نیز بسیار مهم است؛ هرگونه عملیات باید در شرایط ایمن و توسط افراد متخصص انجام شود.
کلام پایانی
لقمه ریل آسانسور یکی از اجزای کوچک اما بسیار حیاتی در سیستم آسانسور است که نقش مستقیم در ایمنی، پایداری و کیفیت حرکت کابین دارد. انتخاب لقمه ریل مناسب، رعایت استانداردها و نصب صحیح آن، از مهمترین عوامل در عملکرد صحیح آسانسور به شمار میرود.
در این مقاله تلاش شد تا لقمه ریل آسانسور بهصورت جامع بررسی شود؛ از تعریف و کاربرد گرفته تا انواع، جنس، استانداردها، نحوه نصب، فاصله استاندارد، مزایا، نکات خرید و نگهداری. رعایت این نکات نهتنها ایمنی آسانسور را افزایش میدهد، بلکه هزینههای تعمیر و نگهداری را نیز بهطور قابل توجهی کاهش میدهد.
سوالات متداول
این قطعه وظیفه مهار و تثبیت ریلهای راهنمای کابین و وزنه تعادل را بر عهده دارد و از انحراف و لرزش آنها جلوگیری میکند.
بهطور معمول بین ۱ تا ۲ متر متغیر است و به نوع ریل، سرعت و ظرفیت آسانسور بستگی دارد.
بله، لقمه بیکیفیت میتواند باعث شل شدن ریل، افزایش لرزش و حتی خطرات ایمنی جدی شود.
بله، بررسی دورهای لقمهها برای اطمینان از سلامت، تراز و محکم بودن آنها ضروری است.
لقمههای فولادی با پوشش ضدزنگ معمولاً بهترین انتخاب از نظر استحکام و دوام هستند.
