براکت ریل آسانسور چیست و چه کاربردی دارد؟
در سیستمهای حملونقل عمودی، بهویژه آسانسورها، ایمنی و دقت در اجرا از اهمیت بالایی برخوردار است. هر یک از قطعات بهکاررفته در ساخت و نصب آسانسور، نقش مشخص و حیاتی در عملکرد صحیح و پایدار این سیستم ایفا میکنند. در این میان، قطعاتی وجود دارند که اگرچه ممکن است در نگاه اول کمتر دیده شوند، اما نبود یا اجرای نادرست آنها میتواند کل سیستم را با اختلال مواجه کند. براکت ریل آسانسور یکی از همین اجزای کلیدی است که وظیفه اصلی آن، تثبیت و نگهداری ریلهای راهنمای آسانسور در مسیر حرکتی کابین و وزنه تعادل است.
شناخت دقیق براکت ریل، کاربردها، انواع و ویژگیهای فنی آن، برای کارفرمایان، مهندسان ناظر، نصابان و حتی خریداران تجهیزات آسانسور اهمیت ویژهای دارد. انتخاب صحیح این قطعه نهتنها باعث افزایش ایمنی و طول عمر آسانسور میشود، بلکه در کاهش هزینههای تعمیر و نگهداری در بلندمدت نیز نقش مؤثری ایفا میکند. در ادامه، بهصورت تخصصی بررسی میکنیم که براکت ریل آسانسور چیست و چه کاربردی در ساختار آسانسور دارد.
براکت ریل آسانسور چیست؟
براکت ریل آسانسور قطعهای فلزی و مستحکم است که بهعنوان واسطهای بین ریلهای راهنمای آسانسور و سازه ساختمان عمل میکند. این قطعه، ریلها را در موقعیت دقیق و استاندارد خود نگه میدارد و از جابهجایی، لرزش یا انحراف آنها در حین حرکت کابین و وزنه تعادل جلوگیری میکند. بهبیان سادهتر، براکت ریل تضمین میکند که حرکت آسانسور در یک مسیر کاملاً صاف، ایمن و کنترلشده انجام شود.
براکتها معمولاً از فولاد مقاوم ساخته میشوند و با توجه به نوع پروژه، ظرفیت آسانسور، ارتفاع ساختمان و نوع ریل، در ابعاد و ضخامتهای مختلف تولید میشوند. این قطعات از طریق پیچ و مهره یا جوشکاری به سازه چاه آسانسور متصل شده و ریلها روی آنها نصب میشوند. طراحی دقیق براکت ریل باعث میشود نیروهای ناشی از وزن کابین، بار مسافر، شتاب و ترمز آسانسور بهدرستی به سازه ساختمان منتقل شود.
از نظر فنی، کیفیت ساخت و نصب براکت ریل تأثیر مستقیمی بر نرمی حرکت آسانسور، کاهش صدا و لرزش، و افزایش ایمنی کلی سیستم دارد. به همین دلیل، استفاده از براکتهای استاندارد و باکیفیت، یکی از الزامات مهم در پروژههای آسانسوری حرفهای و مطابق با استانداردهای روز به شمار میآید

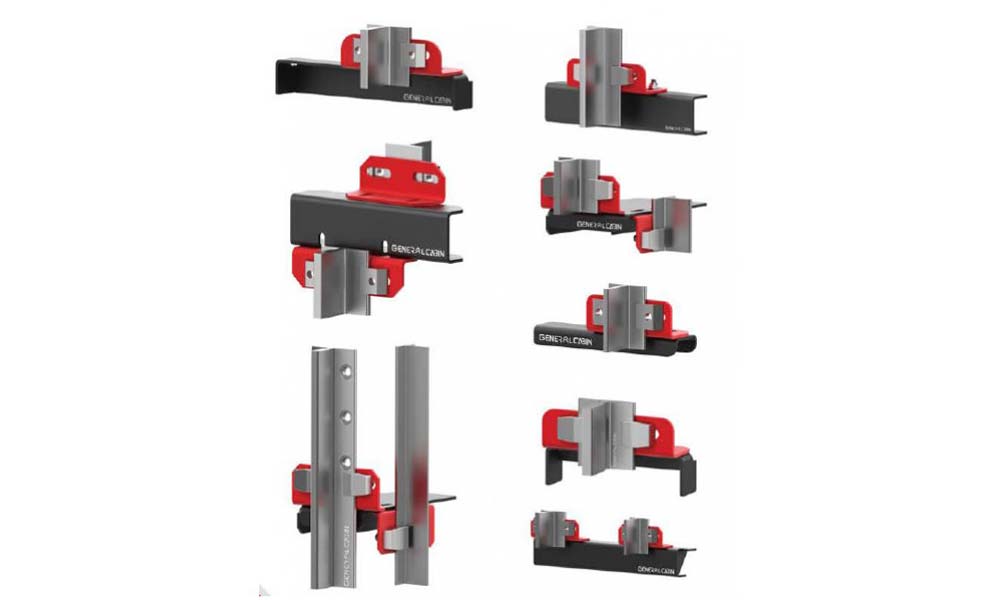

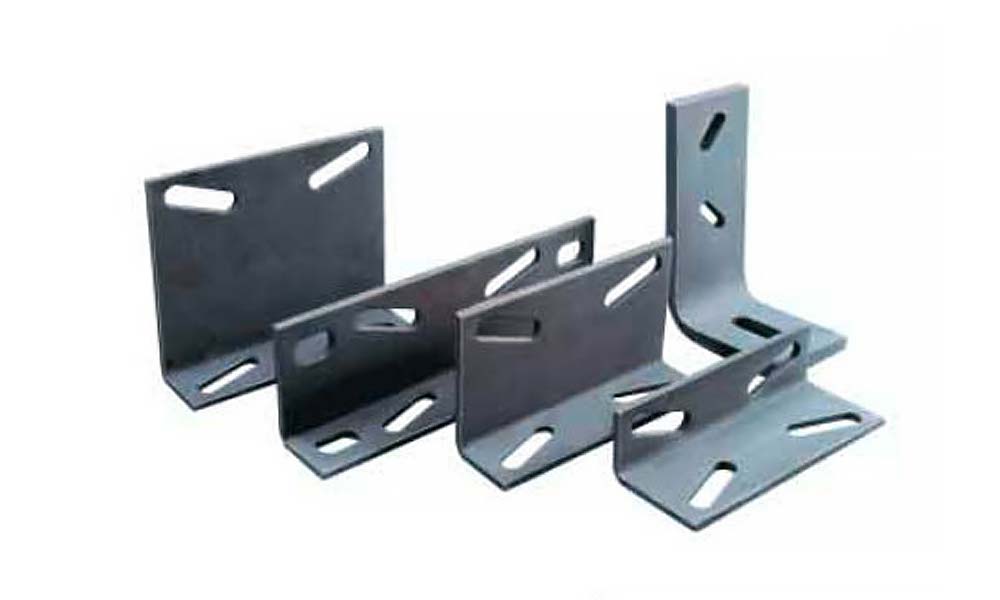

انواع براکت ریل آسانسور
براکت ریل آسانسور با توجه به نوع سازه چاه، ظرفیت آسانسور، نوع ریل و شرایط اجرایی پروژه در مدلها و ساختارهای مختلفی طراحی و تولید میشود. هر نوع براکت با هدف تأمین پایداری مکانیکی، حفظ راستای دقیق ریل و انتقال ایمن نیروها به سازه اصلی ساختمان مورد استفاده قرار میگیرد. در پروژههای ساختمانی با دیوار بتنی، معمولاً از براکتهایی استفاده میشود که قابلیت اتصال مکانیکی به بتن را داشته و بتوانند بارهای استاتیکی و دینامیکی ناشی از حرکت کابین و وزنه تعادل را بهصورت یکنواخت منتقل کنند. در مقابل، در چاههای دارای سازه فلزی، براکتها بهگونهای طراحی میشوند که امکان اتصال مستقیم به تیر یا ستون فلزی را فراهم کرده و از نظر مقاومت و دوام، با شرایط صنعتی سازگار باشند.
برخی از براکتهای ریل آسانسور با قابلیت تنظیم و رگلاژ تولید میشوند تا در زمان نصب، امکان اصلاح خطاهای احتمالی ناشی از عدم دقت سازهای یا انحرافات جزئی فراهم شود. این نوع براکتها نقش مهمی در افزایش دقت نصب ریل و کاهش تنشهای ناخواسته در سیستم هدایت دارند. همچنین در پروژههای با ظرفیت بالا یا ارتفاع زیاد، استفاده از براکتهای تقویتشده با ضخامت و ابعاد بزرگتر رایج است تا پایداری ریل در طول مسیر حرکت تضمین شود. انتخاب نوع مناسب براکت ریل آسانسور، علاوه بر ملاحظات فنی، از نظر اقتصادی نیز اهمیت دارد؛ چرا که استفاده از براکت استاندارد و متناسب با پروژه، موجب افزایش طول عمر تجهیزات، کاهش استهلاک قطعات متحرک و به حداقل رسیدن هزینههای تعمیر و نگهداری در بلندمدت خواهد شد.
براکت ریل یکطرفه (Single Bracket)
براکت ریل یکطرفه متداولترین نوع براکت در آسانسورهای مسکونی و پروژههایی با چاه بتنی است. این نوع براکت تنها از یک سمت به دیواره چاه متصل میشود و ریل راهنما را در موقعیت تعیینشده نگه میدارد. طراحی این براکت بهگونهای است که نیروهای جانبی وارد بر ریل را مستقیماً به دیوار بتنی منتقل میکند. استفاده از براکت یکطرفه معمولاً در آسانسورهایی با ظرفیت متوسط و ارتفاع محدود رایج است و در صورت اجرای صحیح سازه و نصب دقیق، عملکرد قابل قبولی از نظر ایمنی و پایداری ارائه میدهد. سادگی ساخت، سرعت نصب و قیمت مناسب از دلایل اصلی کاربرد گسترده این نوع براکت است.
براکت ریل دوطرفه (Double Bracket)
براکت ریل دوطرفه برای شرایطی طراحی شده است که نیاز به استحکام بالاتر و توزیع یکنواختتر نیروها وجود دارد. در این نوع براکت، ریل از دو سمت به سازه متصل میشود و همین موضوع باعث افزایش مقاومت در برابر لرزش، پیچش و نیروهای جانبی میگردد. براکت دوطرفه معمولاً در آسانسورهای پرتردد، آسانسورهای با ظرفیت بالا، چاههای عریض و پروژههای تجاری یا اداری مورد استفاده قرار میگیرد. این نوع براکت نقش مهمی در حفظ راستای دقیق ریل در ارتفاعهای زیاد ایفا میکند و بهطور مستقیم بر نرمی حرکت و کاهش صدا تأثیرگذار است.

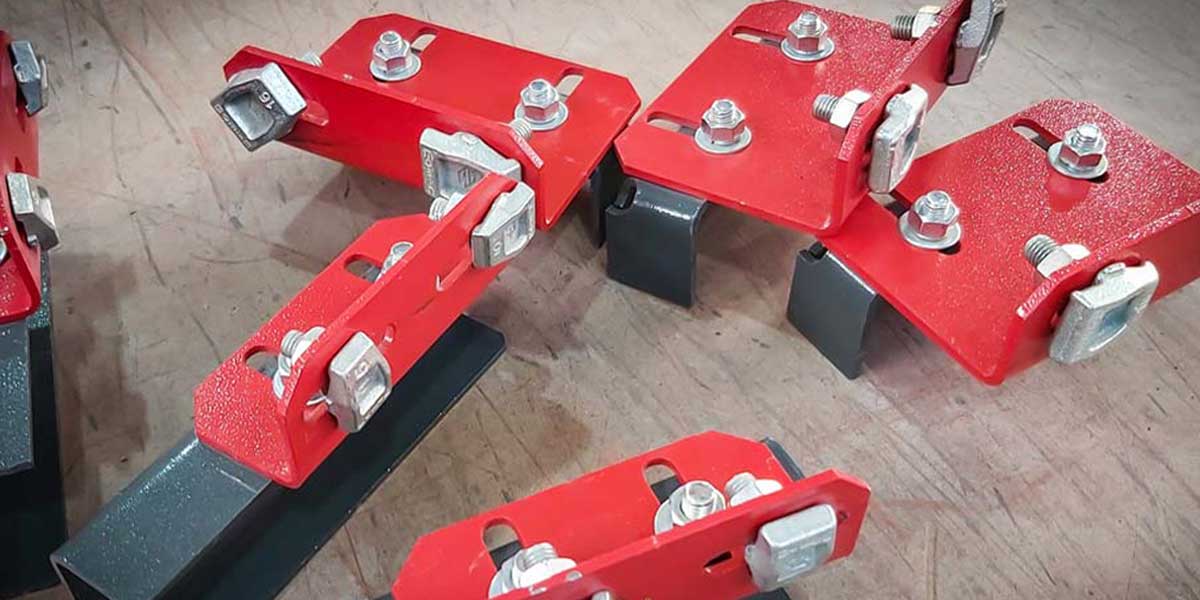

براکت ریل قابل تنظیم (رگلاژی)
براکت ریل قابل تنظیم یکی از حرفهایترین و کاربردیترین انواع براکت در نصبهای استاندارد و دقیق محسوب میشود. این براکتها دارای مکانیزم تنظیم هستند که امکان جابهجایی کنترلشده ریل در راستای افقی یا عمودی را فراهم میکنند. در پروژههایی که سازه چاه دارای خطای اجرایی، ناهمواری یا عدم دقت ابعادی است، استفاده از براکت رگلاژی امکان اصلاح انحرافات جزئی را بدون نیاز به تخریب یا عملیات اضافی فراهم میسازد. این نوع براکت نقش مهمی در کاهش تنشهای ناخواسته در ریل و کفشکها داشته و باعث افزایش طول عمر مجموعه هدایت آسانسور میشود. در آسانسورهای مدرن و پروژههای با استاندارد اجرایی بالا، این نوع براکت بسیار رایج است.
براکت نبشی (L شکل)
براکت نبشی یا L شکل از سادهترین اشکال براکت ریل آسانسور است که معمولاً از نبشی فولادی ساخته میشود. این نوع براکت بیشتر در پروژههای کوچک، آسانسورهای کمظرفیت یا شرایطی که محدودیت فضا وجود دارد مورد استفاده قرار میگیرد. اگرچه ساختار این براکت ساده است، اما انتخاب ضخامت مناسب نبشی و اجرای دقیق آن اهمیت بالایی دارد. در صورت نصب نادرست یا استفاده از متریال ضعیف، این نوع براکت میتواند باعث انحراف ریل و افزایش لرزش شود. به همین دلیل استفاده از براکت نبشی بیشتر در پروژههایی توصیه میشود که بارگذاری و سرعت آسانسور پایین است.
براکت ریل مخصوص سازه فلزی
در چاههایی که ساختار اصلی ساختمان فلزی است، استفاده از براکت ریل مخصوص سازه فلزی الزامی است. این نوع براکت بهگونهای طراحی شده که قابلیت اتصال مستقیم به تیرها و ستونهای فلزی را داشته باشد و معمولاً بهصورت جوشی یا پیچی نصب میشود. براکتهای مخصوص سازه فلزی باید از نظر مقاومت مکانیکی و کیفیت جوش یا اتصالات، استانداردهای سختگیرانهتری را رعایت کنند، زیرا مستقیماً با اسکلت اصلی ساختمان در ارتباط هستند. این نوع براکت بیشتر در آسانسورهای صنعتی، کارگاهی، بیمارستانی و ساختمانهای با اسکلت فلزی کاربرد دارد.
براکت ریل تقویتشده (Heavy Duty)
براکت ریل تقویتشده برای آسانسورهایی با شرایط کاری سنگین طراحی میشود. این نوع براکت دارای ضخامت بالاتر، صفحات تقویتی و گاهی طراحی خاص برای تحمل بارهای دینامیکی شدید است. استفاده از براکت تقویتشده معمولاً در آسانسورهای با ظرفیت بالا، سرعت زیاد، ارتفاع زیاد یا آسانسورهای صنعتی الزامی است. هدف اصلی از بهکارگیری این نوع براکت، جلوگیری از تغییر شکل، خستگی فلز و کاهش دقت هدایت ریل در طول زمان است. این براکتها اگرچه هزینه بالاتری دارند، اما از نظر ایمنی و دوام، انتخابی کاملاً توجیهپذیر محسوب میشوند.
کاربرد براکت ریل آسانسور
براکت ریل آسانسور یکی از اجزای کلیدی در سیستم هدایت آسانسور است که وظیفه اصلی آن تثبیت و نگهداری ریلهای راهنمای کابین و وزنه تعادل در موقعیت صحیح و طراحیشده میباشد. این قطعه بهعنوان واسط مکانیکی بین ریل و سازه چاه آسانسور عمل کرده و تمامی نیروهای واردشده به ریل را به بدنه ساختمان منتقل میکند. بدون عملکرد صحیح براکت، ریل قادر به حفظ راستای دقیق خود نبوده و ایمنی و کیفیت حرکت آسانسور بهشدت تحت تأثیر قرار میگیرد.
نقش براکت در پایداری و ایمنی سیستم هدایت
در حین حرکت آسانسور، نیروهای متعددی از جمله وزن کابین، وزن مسافران، نیروهای ناشی از شتاب و ترمز، و نیروهای جانبی حاصل از عدم تعادل یا حرکت دینامیکی به ریل وارد میشود. براکت ریل این نیروها را جذب و به سازه اصلی منتقل میکند و مانع از جابهجایی یا تغییر شکل ریل میشود. عملکرد صحیح براکت در این فرآیند، تضمینکننده حرکت ایمن و کنترلشده کابین در کل مسیر چاه است.
تأثیر براکت بر کیفیت حرکت و کاهش لرزش
یکی از کاربردهای مهم براکت ریل آسانسور، حفظ همراستایی دقیق ریلها در طول ارتفاع چاه است. نصب صحیح و استفاده از براکت مناسب موجب میشود تماس کفشکها با ریل یکنواخت بوده و حرکت کابین بهصورت نرم، بدون ضربه و با حداقل لرزش انجام شود. در مقابل، براکت نامناسب یا نصب غیراصولی آن میتواند باعث ایجاد صداهای غیرعادی، لرزش کابین و افزایش استهلاک قطعات متحرک شود.
افزایش طول عمر ریل و متعلقات
براکت ریل با جلوگیری از واردشدن تنشهای غیرمجاز به ریل، نقش مهمی در افزایش طول عمر ریل، کفشکها و سایر اجزای سیستم هدایت ایفا میکند. تثبیت صحیح ریل باعث توزیع یکنواخت بار در طول مسیر شده و از تمرکز تنش در نقاط خاص جلوگیری مینماید. این موضوع از نظر اقتصادی نیز اهمیت دارد، زیرا هزینههای تعمیر و نگهداری آسانسور در بلندمدت کاهش مییابد.

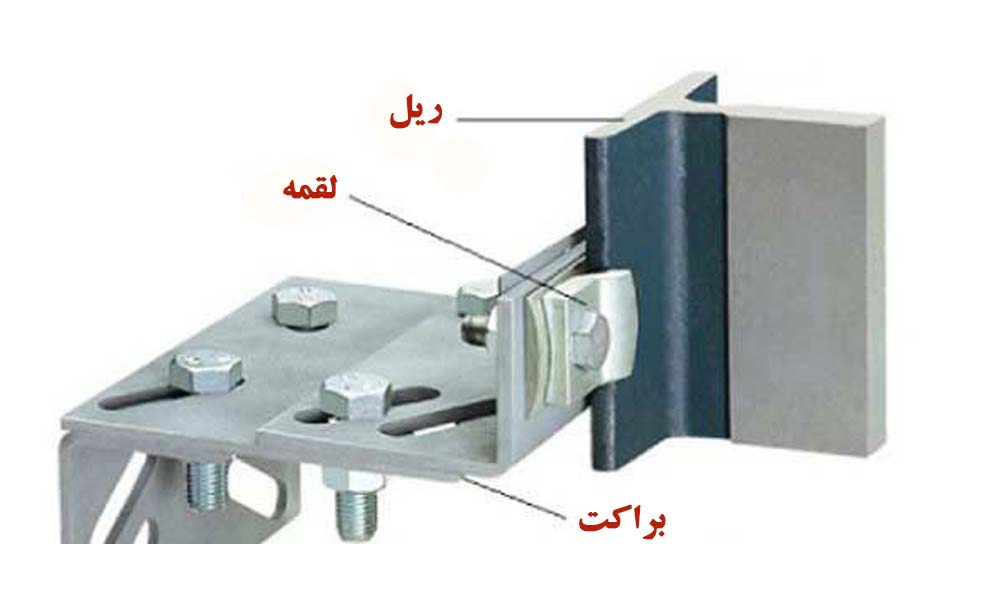

نحوه نصب براکت ریل آسانسور
نصب براکت ریل آسانسور یکی از حساسترین مراحل در اجرای سیستم هدایت آسانسور محسوب میشود، زیرا دقت و کیفیت اجرای این بخش بهطور مستقیم بر ایمنی، نرمی حرکت، میزان لرزش و طول عمر کل مجموعه آسانسور تأثیر میگذارد. هرگونه خطا در جانمایی یا تثبیت براکتها میتواند موجب انحراف ریل، ایجاد تنشهای غیرمجاز در کفشکها و افزایش استهلاک قطعات متحرک شود. ازاینرو، فرآیند نصب براکت باید کاملاً مطابق نقشههای اجرایی، دستورالعملهای سازنده ریل و الزامات استانداردهای مربوطه انجام گیرد.
در مرحله نخست، جانمایی دقیق محل نصب براکتها در طول چاه آسانسور انجام میشود. این مرحله بر اساس نوع آسانسور، ظرفیت، ارتفاع چاه و نوع ریل تعیین میگردد. فاصله بین براکتها باید بهگونهای انتخاب شود که ریل در برابر نیروهای جانبی و ارتعاشات کاملاً پایدار باقی بماند. خط مرکزی ریل با استفاده از شاقول، تراز یا تجهیزات اندازهگیری دقیق مشخص شده و محل اتصال هر براکت به سازه چاه علامتگذاری میشود. دقت در این مرحله نقش تعیینکنندهای در کیفیت نهایی نصب دارد و هرگونه بیدقتی میتواند در مراحل بعدی باعث بروز مشکلات اساسی شود.
پس از جانمایی، عملیات آمادهسازی سازه برای نصب براکت انجام میگیرد. در چاههای بتنی، سوراخکاری در محلهای تعیینشده صورت میپذیرد و انکرها یا رولبولتهای مناسب با توجه به بارگذاری سیستم انتخاب میشوند. در سازههای فلزی، محل اتصال براکت به تیر یا ستون بررسی شده و در صورت نیاز، صفحات تقویتی برای افزایش استحکام نصب میگردد. در این مرحله، کیفیت اتصال براکت به سازه اهمیت بالایی دارد، زیرا تمام نیروهای منتقلشده از ریل از طریق همین اتصال به ساختمان وارد میشوند.
در ادامه، براکتها در محل خود نصب میشوند اما اتصالات آنها بهصورت نهایی محکم نمیگردد. این کار با هدف ایجاد امکان تنظیم و رگلاژ در مراحل بعدی انجام میشود. در براکتهای قابل تنظیم، مکانیزم رگلاژ به نصاب اجازه میدهد موقعیت دقیق ریل را اصلاح کرده و آن را کاملاً در راستای طراحیشده قرار دهد. در این مرحله، کنترل اولیه شاقولی و همراستایی براکتها انجام میشود تا ریل بدون تنش اضافی بر روی آنها قرار گیرد.
پس از نصب اولیه براکتها، ریلهای آسانسور بهصورت مرحلهای بر روی براکتها قرار داده میشوند. هر قطعه ریل پس از نصب، از نظر راستای عمودی، هممحوری با قطعات قبلی و فاصله استاندارد از سازه چاه بررسی میشود. تنظیم دقیق ریل بر روی براکتها اهمیت ویژهای دارد، زیرا کوچکترین انحراف میتواند در حرکت کابین بهصورت لرزش یا صدای غیرعادی ظاهر شود. در این مرحله، براکتها بهعنوان عنصر اصلی تنظیم موقعیت ریل عمل میکنند و نقش آنها فراتر از یک نگهدارنده ساده است.
پس از اطمینان از قرارگیری صحیح ریل در تمام ارتفاع چاه، عملیات رگلاژ نهایی انجام میشود. در این مرحله، فاصله ریلها نسبت به یکدیگر و نسبت به مسیر حرکت کابین بهطور دقیق تنظیم شده و سپس پیچها یا اتصالات براکتها بهصورت کامل و مطابق گشتاور مجاز محکم میشوند. تثبیت نهایی براکتها باید بهگونهای انجام شود که در طول بهرهبرداری، هیچگونه جابهجایی یا تغییر موقعیتی در آنها ایجاد نشود.
در پایان، پس از نصب کامل براکتها و ریلها، کنترلهای فنی نهایی انجام میگیرد. این کنترلها شامل بررسی شاقولی بودن ریل در کل مسیر، اطمینان از استحکام اتصالات و بررسی عدم وجود تنش یا انحراف غیرمجاز است. اجرای صحیح این مرحله تضمین میکند که سیستم هدایت آسانسور مطابق الزامات ایمنی عمل کرده و حرکت کابین بهصورت روان، بیصدا و پایدار انجام شود.
در مجموع، نصب اصولی براکت ریل آسانسور فرآیندی کاملاً تخصصی است که نیازمند دانش فنی، دقت اجرایی و استفاده از تجهیزات استاندارد میباشد. توجه به جزئیات این فرآیند نهتنها موجب افزایش ایمنی و کیفیت عملکرد آسانسور میشود، بلکه از نظر اقتصادی نیز با کاهش هزینههای نگهداری و تعمیرات، توجیهپذیر و ضروری است.
نکات مهم مرتبط با براکت ریل آسانسور و راهنمای خرید آن
انتخاب و خرید براکت ریل آسانسور نیازمند بررسی دقیق فنی و توجه به شرایط خاص هر پروژه است. براکت، قطعهای مصرفی و عمومی نیست، بلکه باید متناسب با نوع آسانسور، سازه چاه و الزامات اجرایی انتخاب شود. بیتوجهی به این موضوع میتواند ایمنی و عملکرد کل سیستم را تحت تأثیر قرار دهد.
تناسب براکت با نوع پروژه و آسانسور
در هنگام انتخاب براکت، باید نوع آسانسور از نظر ظرفیت، سرعت و ارتفاع چاه بهدقت بررسی شود. آسانسورهای پرظرفیت، پرتردد یا با ارتفاع زیاد نیازمند براکتهایی با استحکام بالاتر و طراحی تقویتشده هستند. همچنین نوع سازه چاه، اعم از بتنی یا فلزی، نقش تعیینکنندهای در انتخاب نوع براکت و روش اتصال آن دارد.
کیفیت متریال و ساخت
یکی از مهمترین نکات در خرید براکت ریل آسانسور، کیفیت فولاد مصرفی و دقت ساخت آن است. براکت باید از فولاد با مقاومت مکانیکی مناسب ساخته شده و فاقد هرگونه ترک، تابخوردگی یا نقص جوش باشد. استفاده از براکتهای بیکیفیت یا غیراستاندارد میتواند در طول زمان منجر به تغییر شکل، شلشدن اتصالات و کاهش ایمنی شود.
قابلیت تنظیم و رگلاژ
در بسیاری از پروژههای اجرایی، بهویژه در ساختمانهایی که دقت سازهای بالایی ندارند، استفاده از براکتهای قابل تنظیم یک مزیت مهم محسوب میشود. این نوع براکتها امکان اصلاح موقعیت ریل را در زمان نصب فراهم کرده و به نصاب اجازه میدهند ریل را کاملاً در راستای صحیح قرار دهد. در راهنمای خرید، توجه به این ویژگی میتواند کیفیت نهایی نصب را بهطور قابلتوجهی افزایش دهد.
بررسی دوام و طول عمر
یکی از معیارهای کلیدی در خرید براکت، دوام و طول عمر آن است. براکت باید توانایی تحمل نیروهای استاتیکی و دینامیکی را بدون تغییر شکل یا آسیب داشته باشد. انتخاب براکت استاندارد و مقاوم، باعث کاهش هزینههای تعمیر و نگهداری در طول زمان شده و از توقفهای غیرمترقبه آسانسور جلوگیری میکند.
انطباق با استانداردها
براکت ریل آسانسور باید با الزامات استانداردهای معتبر، از جمله استانداردهای ملی و بینالمللی مربوط به نصب آسانسور، مطابقت داشته باشد. انتخاب براکتهایی که توسط تولیدکنندگان معتبر و بر اساس ضوابط فنی تولید شدهاند، ریسک رد شدن در بازرسیهای فنی و بروز مشکلات حقوقی یا ایمنی را کاهش میدهد.
ملاحظات اقتصادی و فروشگاهی
از دیدگاه فروشگاهی، قیمت براکت نباید تنها معیار انتخاب باشد. براکت ارزانقیمت اما بیکیفیت میتواند در آینده هزینههای بسیار بیشتری را به پروژه تحمیل کند. راهنمای خرید حرفهای همواره بر انتخاب براکتی تأکید دارد که تعادل مناسبی بین قیمت، کیفیت و دوام داشته باشد و متناسب با شرایط واقعی پروژه انتخاب شود.
کلام پایانی
براکت ریل آسانسور یکی از عناصر کلیدی و حیاتی سیستم هدایت آسانسور است که مستقیماً بر ایمنی، کیفیت حرکت، کاهش لرزش و طول عمر قطعات متحرک تأثیر میگذارد. شناخت انواع براکتها، کاربرد دقیق هر نوع، نحوه نصب اصولی و استاندارد، و توجه به نکات مهم فنی و اجرایی، تضمین میکند که آسانسور بهصورت روان، ایمن و پایدار عمل کند.
انتخاب براکت مناسب باید بر اساس ظرفیت آسانسور، ارتفاع چاه، نوع سازه، نوع ریل و استانداردهای معتبر انجام گیرد. استفاده از براکتهای استاندارد و با کیفیت، علاوه بر بهبود عملکرد سیستم، هزینههای نگهداری و تعمیرات را کاهش داده و طول عمر آسانسور را افزایش میدهد.
در نهایت، براکت ریل نه صرفاً یک قطعه نگهدارنده، بلکه ستون فنی سیستم هدایت آسانسور است که انتخاب، نصب و نگهداری صحیح آن، سرمایهگذاری مستقیم در ایمنی و کیفیت عملکرد آسانسور محسوب میشود. رعایت اصول فنی و استفاده از راهنمای خرید و نکات اجرایی، مسیر اجرای پروژهای مطمئن و اقتصادی را فراهم میکند.
سوالات متداول
براکت ریل قطعهای است که ریلهای کابین و وزنه تعادل را در موقعیت طراحیشده تثبیت میکند و تمام نیروهای وارد شده را به سازه منتقل مینماید. کاربرد اصلی آن تضمین ایمنی، روانی حرکت کابین و کاهش استهلاک قطعات است.
انواع اصلی براکت شامل یکطرفه، دوطرفه، قابل تنظیم (رگلاژی)، نبشی، مخصوص سازه فلزی و تقویتشده هستند. تفاوت آنها در میزان پایداری، قابلیت رگلاژ، نوع اتصال به سازه و مقاومت در برابر نیروهای استاتیکی و دینامیکی است.
براکت باید بر اساس ظرفیت آسانسور، ارتفاع چاه، نوع سازه (بتنی یا فلزی)، نوع ریل و استانداردهای اجرایی انتخاب شود. همچنین کیفیت فولاد، قابلیت رگلاژ و دوام براکت از معیارهای کلیدی در انتخاب آن هستند.
بله. نصب براکت یک مرحله حساس است که نیازمند دقت بالا، دانش فنی و استفاده از ابزار اندازهگیری دقیق است. نصب صحیح باعث جلوگیری از لرزش، صدا و افزایش طول عمر سیستم میشود.
براکت یکطرفه تنها از یک سمت به سازه متصل میشود و برای آسانسورهای کمظرفیت و چاههای استاندارد مناسب است. براکت دوطرفه از دو سمت به سازه متصل میشود و مقاومت بیشتری در برابر نیروهای جانبی و لرزش دارد، بنابراین برای آسانسورهای پرظرفیت و بلندمرتبه توصیه میشود.
خیر. تنها نوع قابل تنظیم (رگلاژی) امکان اصلاح موقعیت ریل در طول نصب را دارد. سایر انواع براکتها بدون قابلیت رگلاژ هستند و نصب دقیق آنها اهمیت ویژهای دارد.
توجه به کیفیت فولاد، مقاومت مکانیکی، تطابق با استانداردها، قابلیت رگلاژ، طول عمر و قیمت مناسب از مهمترین نکات در خرید براکت ریل آسانسور هستند.
